Paso 4: Construir la caja electrónica

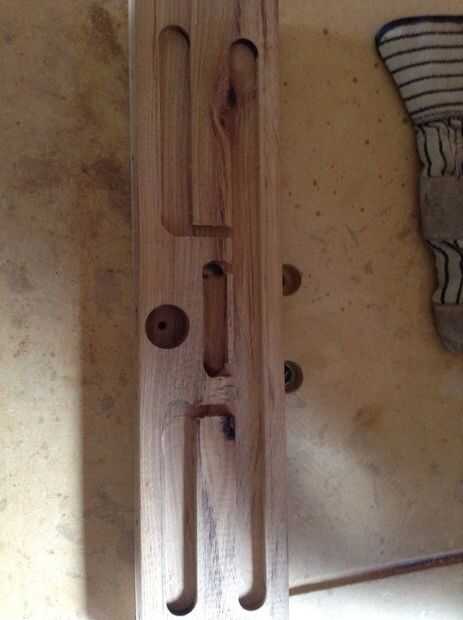

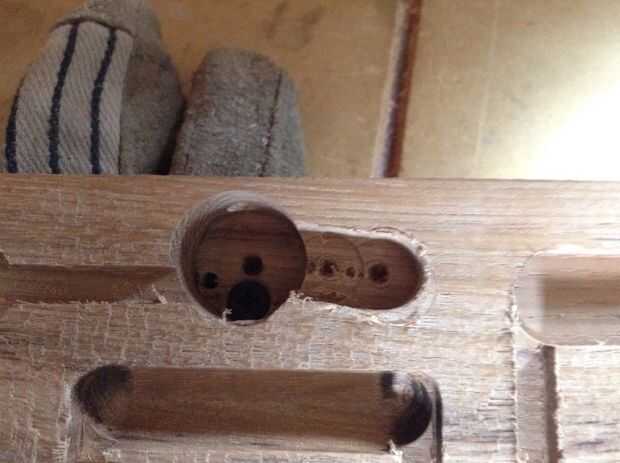

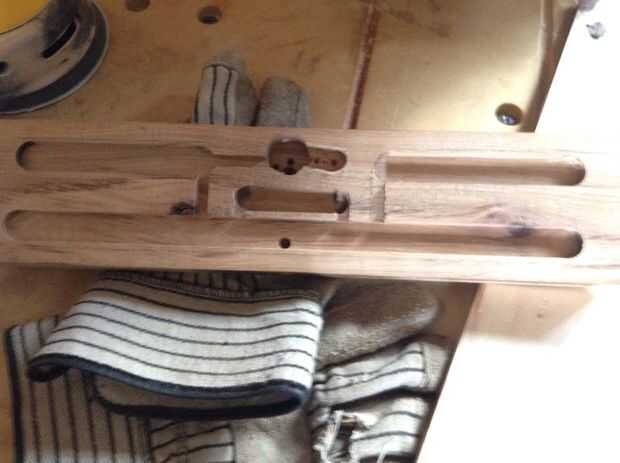

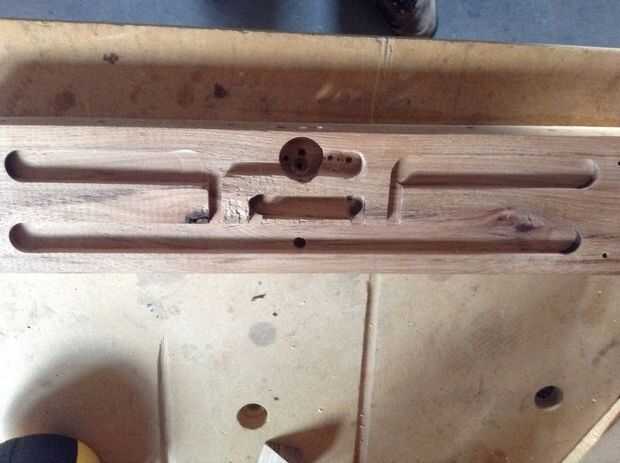

Usé mi router para cortar ranuras para el compartimiento de la electrónica en el más grande de los dos bloques de madera (cuerpo de la lámpara), volver a colocar los componentes en las ranuras periódicamente para asegurar el diseño y el ajuste apropiado. Utilizar 1 1/4 de pulgada broca Forstner, perforó un agujero para actuar como una caja para el interruptor, mirando hacia adelante, LED y conexiones de cableado para sentarse. Perforé un agujero perpendicular en este agujero de 1 1/4 de pulgada para el mecanismo de la palanca del interruptor, más adelante de enrutamiento una ruta para cables ejecutar desde este agujero con el resto del compartimiento de cableado. Luego amplié el compartimiento de interruptor por dos agujeros poco profundos con un pedacito de Forstner 5/8 para el tablero de conductor del LED y solar en.

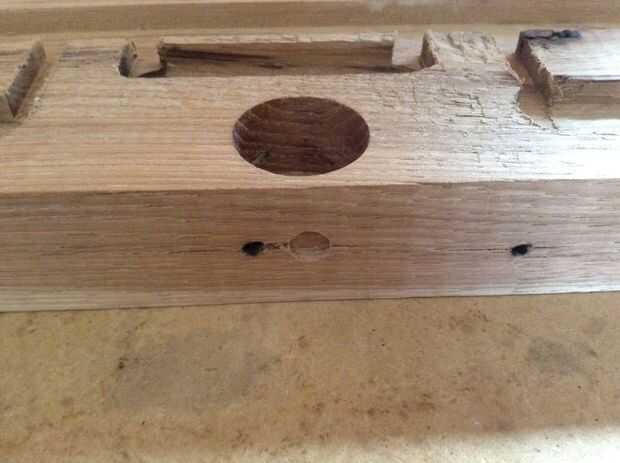

Para que acepte el enchufe de adaptador hembra micro USB, perforé un agujero poco profundo del compartimiento de la electrónica en aproximadamente el centro del tablero. Luego perforé varios agujeros perpendiculares de la parte posterior de la lámpara, resultante en una bodega bastante amplia para el adaptador, pero no tan grande que molesta.
Con el interior sobre todo terminado, forrado hasta la placa a cómo se montaría y piloto perforan empotrado y tornillos topó con la madera para asegurarla. Con estos puntos de montaje terminados, quité la tapa.

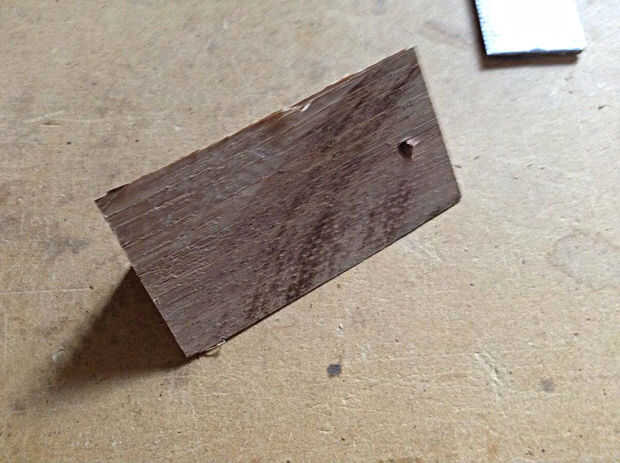

Para montar la célula solar, puse mi sierra de mesa a 45 grados y recortar el borde de parte del larguero de la plataforma. Una vez que 1-2 pulgadas de la madera se corta al ángulo deseado, me detuve y cortado la madera angular del resto de la viga, dejando un sector angular de madera para montar la célula solar.
Configuración de una plantilla, taladrar un agujero piloto en la madera y el soporte de ángulo de células solares y había conectado los dos con un tornillo. Luego perforé un orificio a través del montaje de la carcasa y la célula solar para aceptar cables de la célula solar.
