Paso 7: Montar el circuito Solar






Comencé por desoldar los cables originales y luz de tablero de conductor de la luz solar. Yo entonces soldar cables nuevos en los agujeros a la izquierda de la batería, la carga y la célula solar.

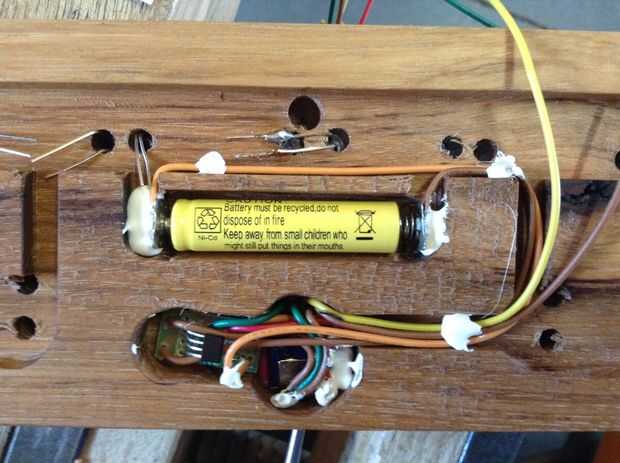

Para montar el compartimento de la batería, he salvado los clips de la batería de una luz solar y soldar un conjunto de cables nuevos para ellos. Utilizando un cincel y un pedacito de taladro pequeño, había construido un pequeño rebaje en la madera para los clips y caliente había pegado en lugar. I cortar y soldar los cables de la batería a los cables apropiados de la tarjeta de conductor, intentando reducir al mínimo la cantidad de cable utilizado.
Que soldar los cables a la célula solar y les funcionó a través del agujero en el bloque de montaje inclinado a la tarjeta de conductor.

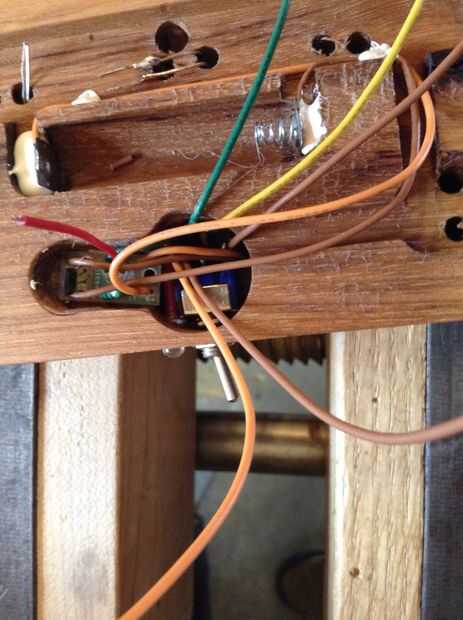

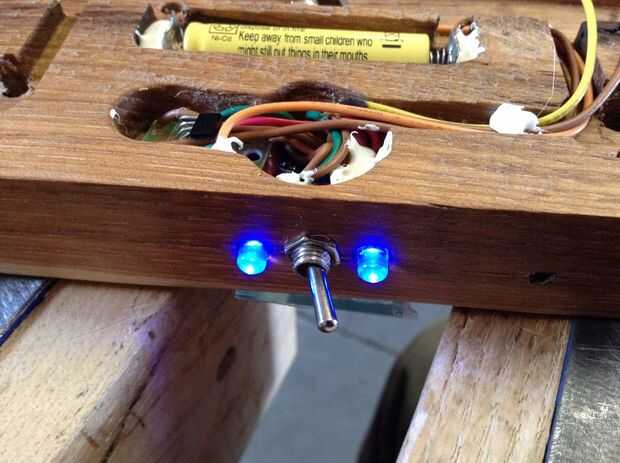

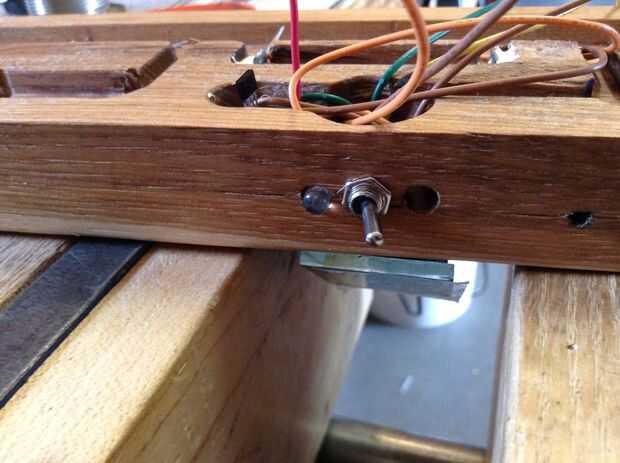

Para cablear el interruptor, tomé el cable negativo de la carga de la tarjeta de conductor y soldados y la línea de negativo 5,1 voltios desde el adaptador de alimentación al centro, terminal común del interruptor. I soldar un cable a uno de los otros bornes del interruptor y cortadas y soldadas a los LEDs al lado del interruptor, asegurando que los dos pilotos estaban en paralelo. Entonces alambré el cable positivo de la tarjeta de conductor para los LEDs al lado del interruptor. En el terminal final, soldado un cable para ser conectado al cable negativo del banco principal, 30-LED.

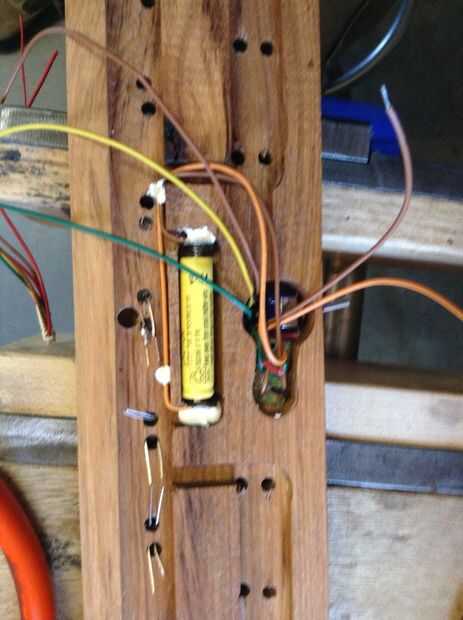

En las imágenes, los códigos de color para los cables a continuación:
-Naranja: solar/batería positiva
-Rojo: Tablero controlador Solar de carga positiva
-Verde: Tablero controlador Solar de carga negativa
-Amarillo: principal 5,1 voltios positivo
-Marrón: cable de negativo (masa) para la mayoría de los elementos del circuito

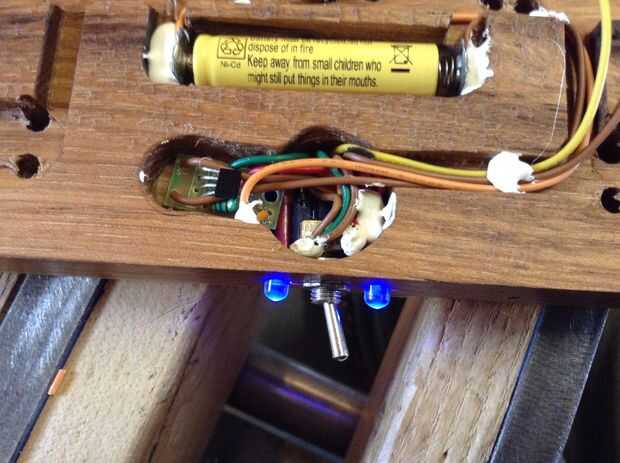

Después de conectar el interruptor y el elemento solar, caliente pegué todos los cables y conexiones para evitar el movimiento y los cortocircuitos.
