Casco de Cam (producción de vídeo libre de las manos) (4 / 8 paso)

Paso 4: cableado la LANC

la LANC tiene tres cables: marrón, rojo y negro o algo. Corte el cable bastante cerca del final de "enchufe" de la LANC. El lado enchufe va a ir dentro de la caja. Si no quieres hacer ninguna planificación, deje suficiente cable detrás del plug para que puede llegar a cualquier punto dentro de la caja pelican.

Tira de ambos lados del alambre cortado, exponiendo un poco de cobre para cada uno de los tres alambres a ambos lados del cable. Soldar los extremos de lado del LANC para el conector de montaje en pared de connxall y termina al lado del botón LANC a los extremos del alambre de connxall. Sólo la línea roja con rojo, marrón con marrón y negro con negro.

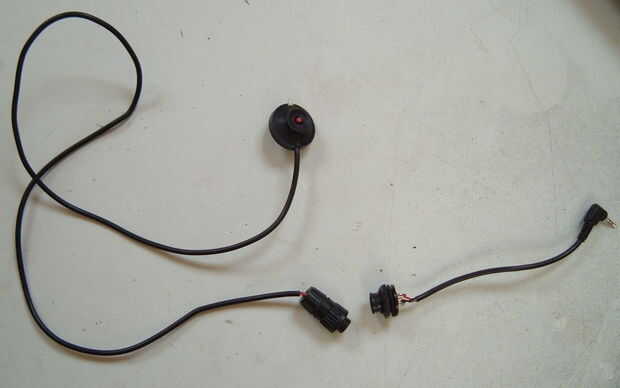

Cuando haya terminado, debería verse algo como la imagen.

Enchufe el LANC de la cámara y asegúrese de que todavía funciona! Luego caliente-pegamento las conexiones para asegurarse de que las cosas permanezcan lo que oughta.
