Paso 5: cableado de la cámara de video
Cortar y pelar los cables que salen de la cámara de bala. Corte cerca de los conectores para dejar un montón de alambre extra.
Bajo el aislamiento debe haber 4 hilos distintos. El par rojo y negro es para la energía, y los otros dos (amarillo y negro o aislado y no aislado?) son para video.
+ la línea de 12V +
Corte y pele los extremos de las baterías. Utilice un multímetro para buscar el positivo (+) y negativo (-) las líneas que salen de la batería. Etiquetar las líneas de alguna manera para que no olvide. En el conector coincide con el (+) que salen de la batería con la línea roja de la cámara y el (-) con negro.
Las líneas de energía de la cámara conectan la pieza de extremo de connxall, y la batería se conecta a la pieza de montaje de pared connxall.
+ la señal de vídeo +
El a / v cable debe tener 3 conectores RCA - rojos, blancos y amarillo. El amarillo uno es para el vídeo. Corte el a / v cable en una longitud que la conexión a la cámara encajará muy bien en la caja. El tema de color prevalecerá dentro de la cut a / cable v.
La señal de vídeo (amarillo y negro par) de la cámara va en el pedazo de extremo de connxall y la señal de vídeo en el a / cable v va en la pieza de montaje de pared connxall.

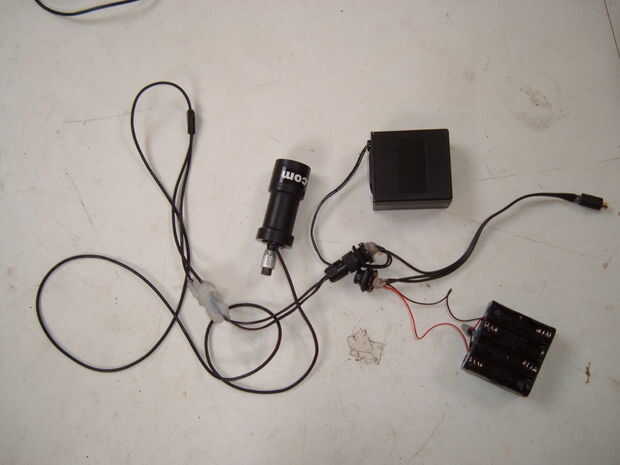

El cuadro demuestra el a / v cable (a la derecha) conectado a los conectores de audio y video. Se sujeta la cámara, micrófono unpictured.
