Paso 6: cableado del micrófono
Los cables de señal de audio son de color amarillos y negro pares, el cable de señal está en rojo y negro.
Corte y pele los alambres del micrófono cerca de los conectores, como con la cámara de video. Recuerde que el diseño descrito aquí no utiliza la señal de "12V hacia fuera". No utiliza ese par de cables.
+ Señal de 12 V +

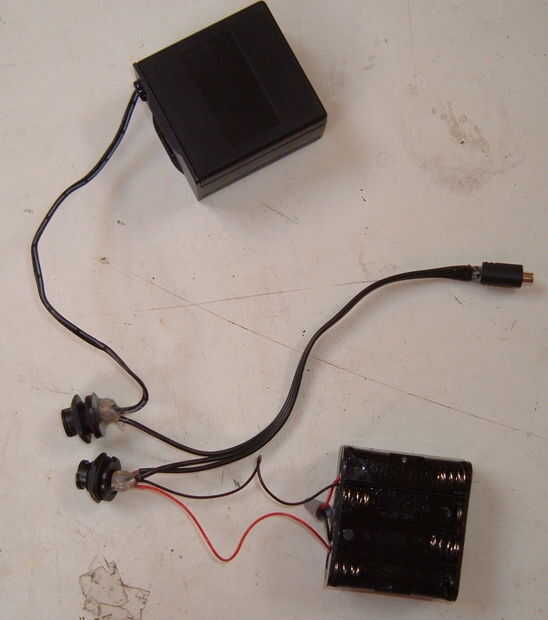

Encontrar (+) y (-) en la segunda batería. Se conecta (+) a la línea de alimentación y (-) a la línea de negro.
Las líneas de alimentación de micrófono van en el extremo del cable connxall, el linesgo de paquete de batería en el soporte mural.
+ Señal audio +

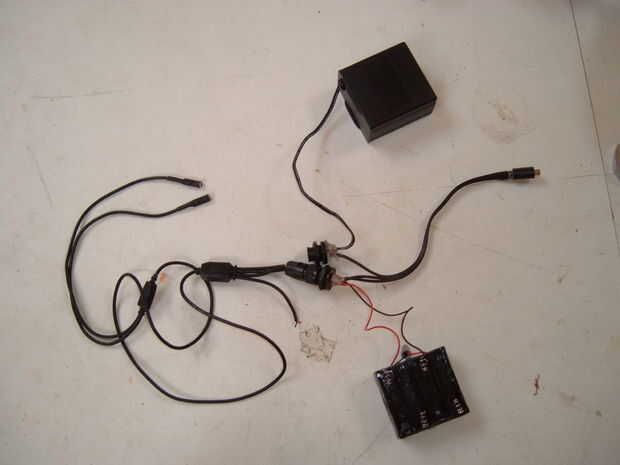

Los pares de cable rojos y blancos el a / cable v ya debe ser despojado. Par los cables rojo con una de las señales de audio de color amarillas y negras que sale del micrófono y par los blancos con el otro par de color amarillo y negro.
Hay muchos usos de los pares de palabra aquí: la señal estéreo es un par de cables de pares. Conecte los cables para que cada cable negro del micrófono va a un cable "sin protección" de la un / v cable y cada cable amarillo va a un blindado. Está bien poner los amarillos en el sin blindaje y los negros en el blindado, pero hacerla continua unidireccional o la otra.
ver el video corto, demasiado.
