Paso 7: Preparación de los cuentos por entregas y Cables de teléfono

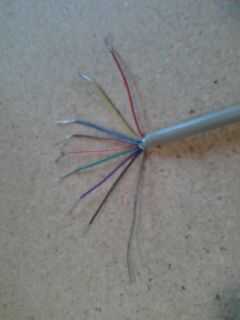

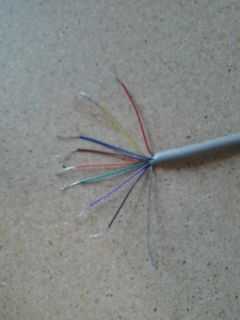

Corte el Figura-8 cable Serial en cuatro partes de igual longitud. Tira de 4 pulgadas desde el extremo de cada pieza, revelando los 8 cables dentro. También habrá algunos cable libre y envoltura metálica interior--usted puede cortarlos. Cerca de 1 pulgada de cada cable de color, revelando el raws hilos metálicos dentro de la tira.
Se utilizará las 4 longitudes de cable serie para conectar cada LED protoboard (frente, atrás, derecha izquierda) a la protoboard Max7221.

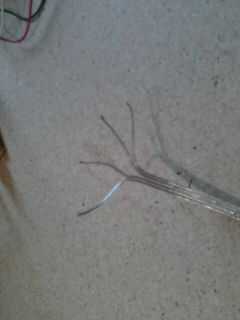

A continuación, cortar el cable del teléfono en cuatro partes de igual longitud. En el extremo de cada longitud, separe los cables cerca de 4 pulgadas hacia abajo. Tira cerca de 1 pulgada de cada cable, revelando el hilo metálico crudo.
Las 4 longitudes de cable de teléfono se utilizará para conectar
- el protoboard Max7221 para Arduino
- el protoboard Max7221 al regulador de voltaje
- el Arduino al regulador de voltaje
- el Arduino en el acelerómetro
