Paso 8: Poco a poco el circuito de la soldadura
También, pernos 14-23 en la voluntad de viruta máximo Haz muy concurrido con las conexiones, asegúrese de los componentes del espacio hacia fuera tanto como sea posible, particularmente el resistor conectado al pin 18. Suelde los cables del puente pequeño si es necesario.
- La soldadura de los extremos de un cable de teléfono preparado para conectar el Arduino con el regulador de tensión. Solo dos cables se utilizarán a este respecto, así que usted puede cortar los cables de dos colgantes en los extremos del cable.

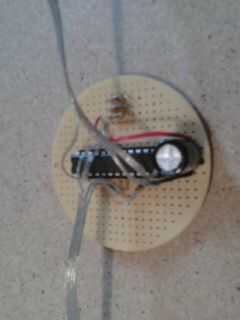

- La soldadura de las resistencias y condensador a la protoboard de Max.
- La soldadura de los extremos de un cable de teléfono preparado para conectarse a la protoboard de Max (pines 4, 9, 18 y 19) el regulador de tensión. Solo dos cables se utilizarán a este respecto, así que usted puede cortar los cables de dos colgantes en los extremos del cable.
- La soldadura de los extremos de un cable de teléfono preparado para conectarse a la protoboard de Max (pines 1, 12, 13) para Arduino (pines 12, 10, 11). Sólo tres cables se utilizarán a este respecto, por lo que puede cortar uno colgando de los cables en ambos extremos del cable.
- La soldadura de los extremos de los 4 cables serie preparados a la protoboard de Max. Utilice el PDF de esta página ("24-LED-CircuitChart.pdf") para organizar sus pines y los cables codificados por colores. Con los cables que conectan a los tableros delanteros y traseros, el cable negro no se utiliza, puede cortar los cables negros en estos dos cables.
Para los pasos siguientes, utilice el PDF en esta página ("24-LED-CircuitChart.pdf") para organizar sus pines y los cables codificados por colores. Prueba después de cada uno de estos pasos!

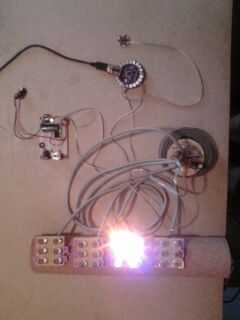

- Soldar el cable serial que se conecta de la protoboard de Max para ir a la "delantera" LED protoboard.

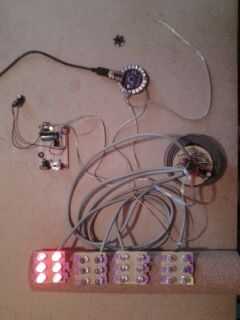

- Soldar el cable serial que se conecta de la protoboard de Max para ir a la protoboard de la "espalda" LED.

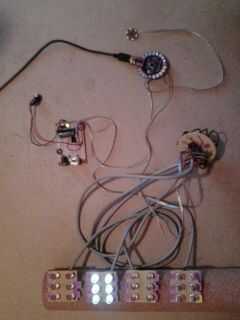

- Soldar el cable serial que se conecta de la protoboard de Max para ir a la "derecha" LED protoboard.

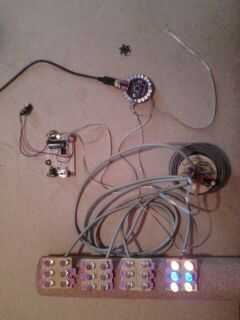

- Soldar el cable serial que se conecta de la protoboard de Max para ir a la "izquierda" protoboard de LED.

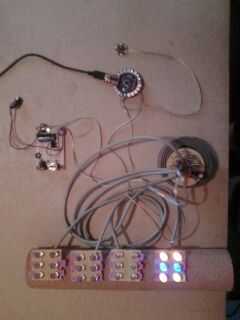

Lo mejor para el final:
- La soldadura de los extremos de un cable de teléfono preparado para conectar el Arduino Arduino (pines A0, +, -) para el acelerómetro (pins X, +, -). Sólo tres cables se utilizarán a este respecto, así que usted puede cortar los cables de dos colgantes en los extremos del cable.
