Voy a publicar aquí el proceso de construcción de mi nuevo casemod hizo cero.
En 2010 cuando abandona la Campus Party Brasil, ya que de lo que haría el hombre de hierro.
Se construyó entre 2010 y 2012, me tomó por diversas razones, tiempo y dinero. No tengo patrocinio.
Parte 1.
Idea, como estaba seguro de que el caso pueda edificar. Me tomó tres meses investigando las imágenes y archivos de Pepakura, que utilizaría para definir.
Parte 2.
Hojas impresas para cada parte del caso (Iron Man).
Cabeza = 14 hojas
Cuello = 7 hojas
Tronco = 36 hojas
Calzoncillos = 10 hojas
Pierna = 9 hojas (x2)
Botas = 16 hojas (2)
mano = 5 hojas
Hombro = 6 hojas (2)
Partido 3.

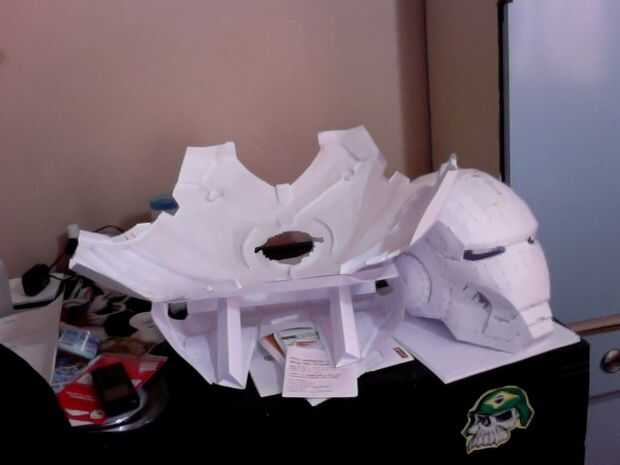

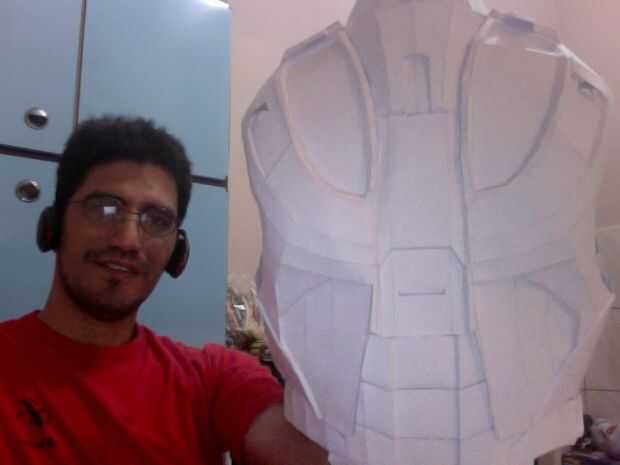

Cortar después de plegar y pegar. Este papel era armadura 95%, 5% eran de otras articulaciones.
(img casemod-hierro-hombre-001)
(img casemod-hierro-hombre-002)
Parte 4.
Trabajo de fibra de vidrio - fue el proceso de endurecimiento en el cual el papel.
a. Primera capa de resina con el fin de aumentar la resistencia del papel y luego laminar fibra de vidrio sí mismo.
Este proceso se aplicó en todas las partes individualmente.
b. después de había aplicada la masa plástica y lijar cada pieza individual separado.
c. establecer la posición que Iron Man sería, que comencé a configuración de la base y la ropa interior en aquel momento que utilicé un tubo de PVC de 3 pulgadas, y este tubo se fijó n refiriéndose a poner la pierna y en el barril fue colocar las piezas de la pierna. Entre el cañón y el pedazo de pierna extensible masa aplicada para mejorar la resistencia de la serie y dar firmeza.
Las muestras se fijaban en relación con el tambor con agujeros y pasando un asterisco en grandes piezas con tuerca y el perno.
d. me habia fijado que el movimiento de terneros y serviría como la entrada de aire frío.
e. fijada hasta después de los escritos, suspendió el tronco y la base establecida, por lo que te estaba mintiendo en sus brazos.
f. las piernas y brazos han mejorado la masa expandible, dando así la fuerza de la pieza y rigidez mejorada.
g. los enlaces / cada pieza de la conexión también fueron hechas de fibra de vidrio, laminado de la masa expandible. cada uno según el formato correcto.
(img casemod-hierro-hombre-003)

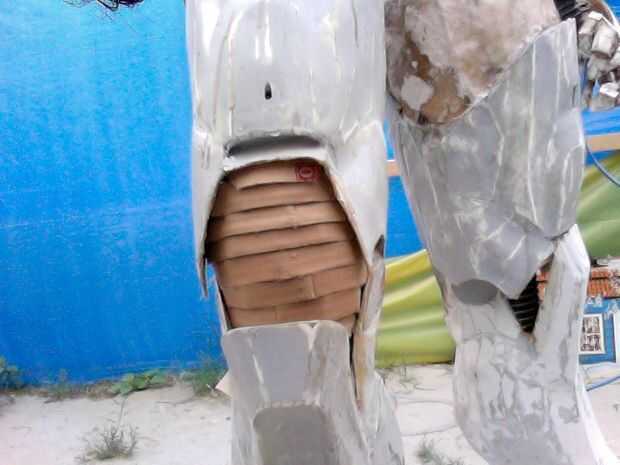

En algunos casos utilicé tiras de cartón para dar la idea de ÂÂÂÂjoint y laminado en él.
(img casemod-hierro-hombre-004)
h. sostenía lo que sería el apoyo conjunto del pecho, abrir a través del cual acceso el hardware interior.
I. sostuve las articulaciones de los terneros, cortados la máscara, celebrada los ejes de movimiento,

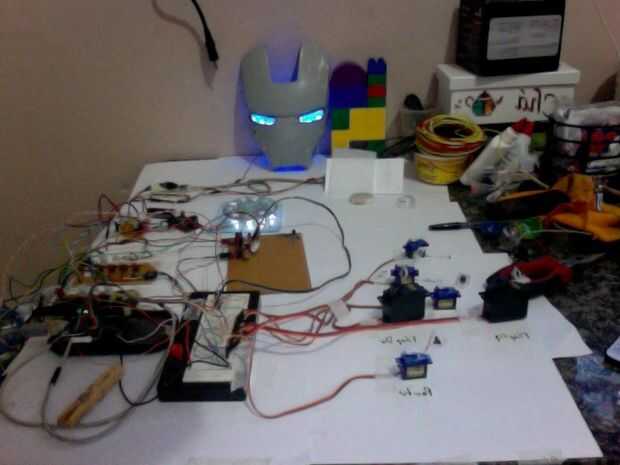

j. puesto robótica sería utilizado (Arduino). Probado.
(img casemod-hierro-hombre-005)
l. arena, acabado.
Parte 5
Pintura.
a. apliqué la prensa, arena;

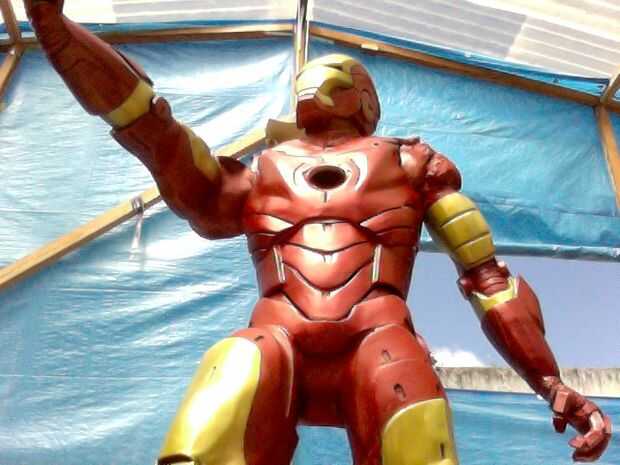

b.I Utilice sólo automotriz pintura, rojo, amarillo y negro. Base de poliéster todas.
(img casemod-hierro-hombre-006)
c. pintado / barnizada.
Partido 6
a. instalado la robótica;
(img casemod-hierro-hombre-007)
b. instalar Hardware, probado Ok
Montado y probado, OK
Este video muestra un poco como la creación del hombre de hierro, y lo que es la Campus Party Brasil:
Si alguien tiene dudas sobre el trabajo. Sólo decir / pedir.
