Paso 1: El inversor
Lo primero es lo primero. Necesita un inversor. Estoy usando un inversor IC base sólo por su precio al cociente del funcionamiento
La Fig muestra el diagrama del circuito del inversor CD 4047 basado. Es un inversor de onda cuadrada capaz de manejar hasta 180W.to conseguir máxima eficiencia estoy usando IRFZ44 power MOSFET
Estos son los componentes que necesitas para el inversor
1 - IC CD4047
2 - 18 pin DIP IC zócalo Base conector
3 - 1K, 18K y 100Ω - resistencias (1W x 2)
4 - 0.22µF condensador (cualquier tipo)
5 - batería recargable de 12V
6 - PCB placa de
7 - MOSFET IRFZ44 x 2(use suitable heat sinks)
8 - 3 pines conectores del bloque Terminal de tornillo montaje del PWB

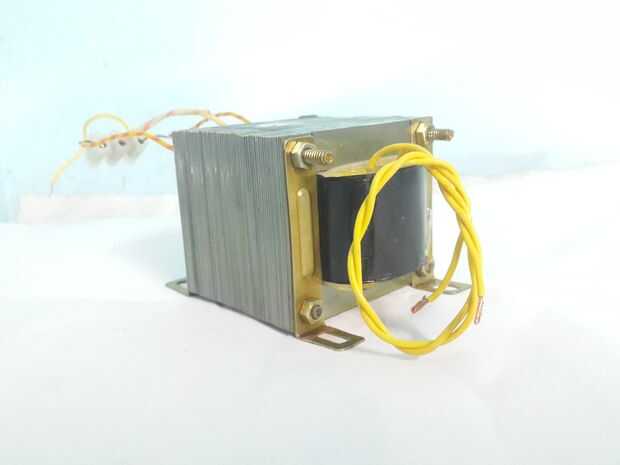

9 - 12-0-12, 10A centro aprovechado transformador
10 - cables
Los costos totales de estos componentes son menos de $20 (1500 rupias indias)

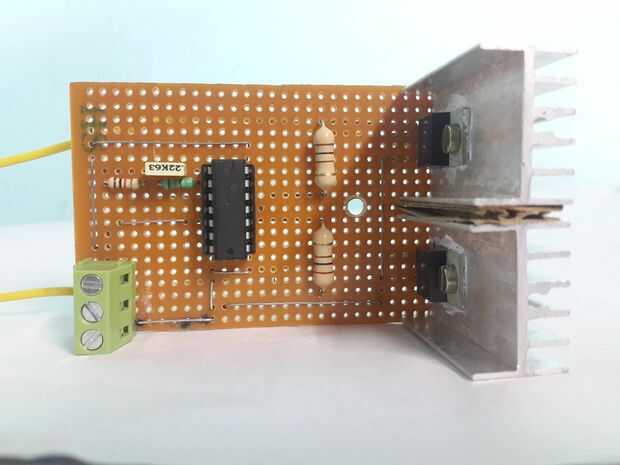

La Fig muestra el circuito terminado. Diseño de los circuitos está profundizando en su capacidad. Yo no soy un hombre de"electrónica" por lo que estoy usando un tablero del PWB ordinario
