Casero 2'x 4' ranurador del CNC de madera (3 / 4 paso)

Paso 3: CNC Electronics

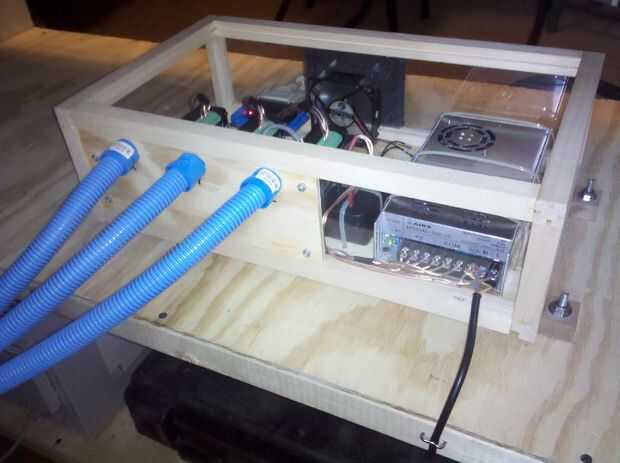

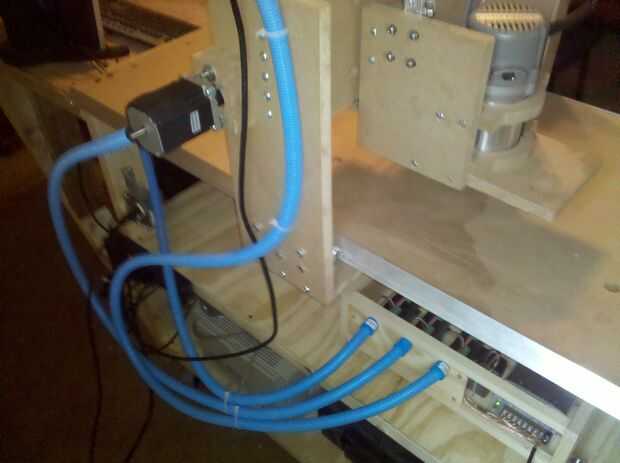

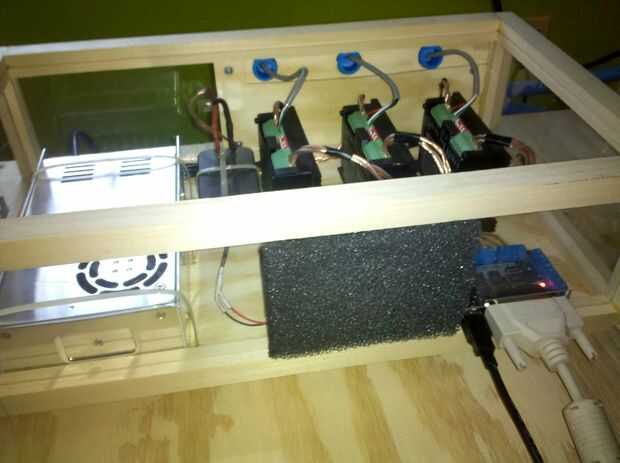

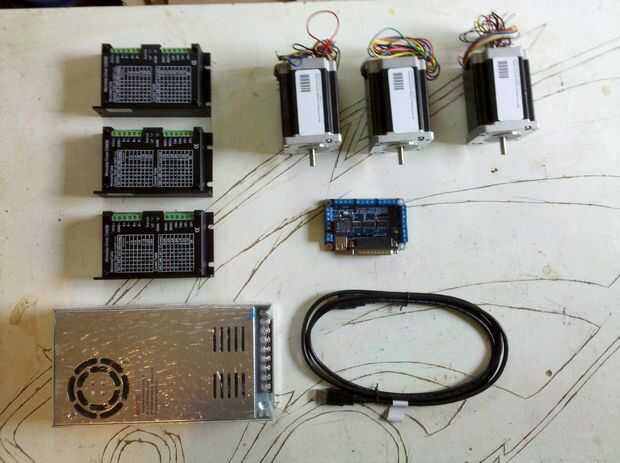

El paso siguiente y más costoso es la electrónica. Recibí el kit de la electrónica de buildyourcnc.com y he hecho una caja de madera y plexiglás para la electrónica de la casa. El juego de electrónica se incluye:
(3) 425 oz en motores de escalonamiento
(3) drivers (3.0Amp 24-40 voltios, micro 1-1/64-paso a paso)

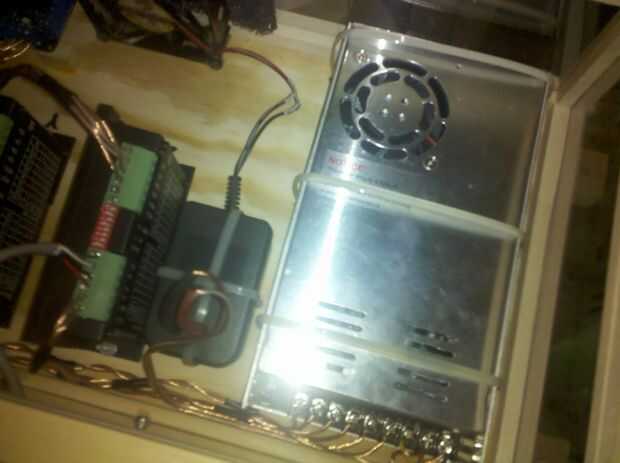

(1) fuente de alimentación 36v 8.8a

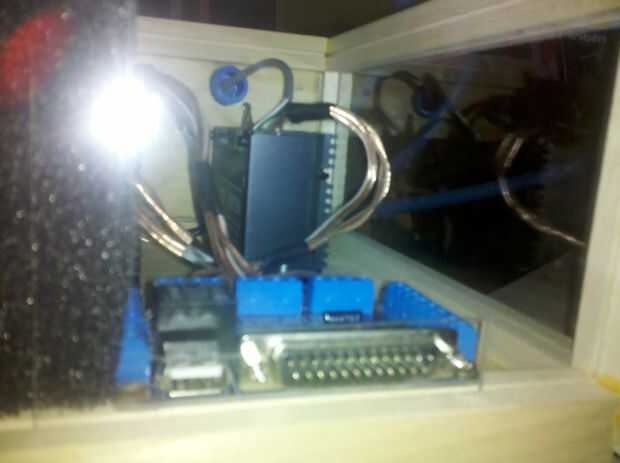

(1) breakout Junta

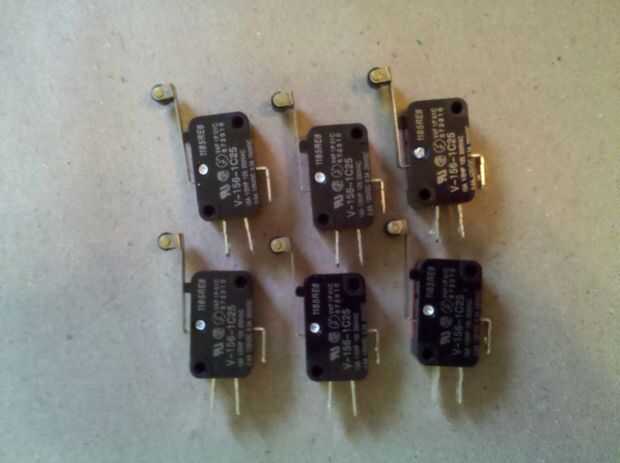

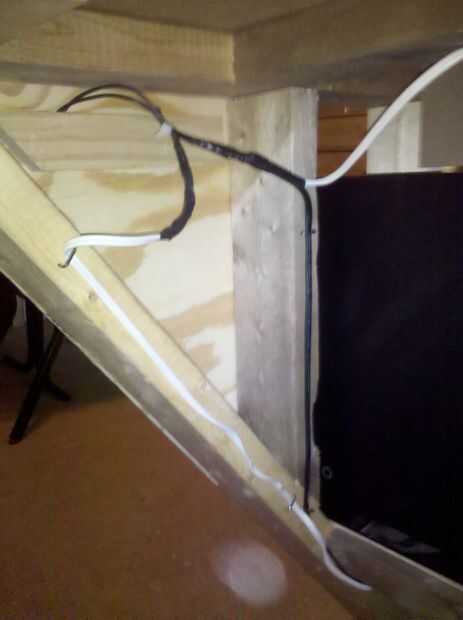

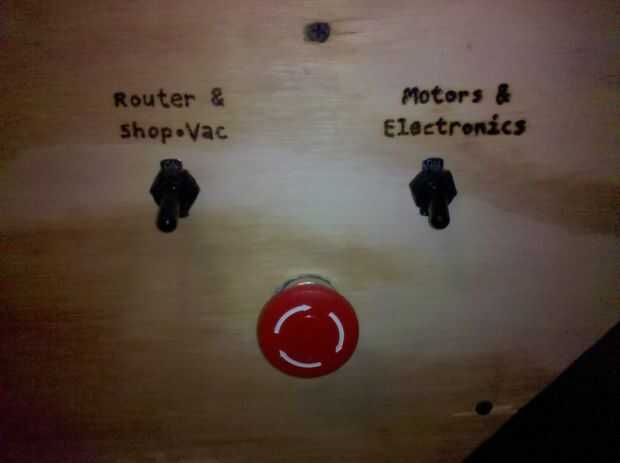

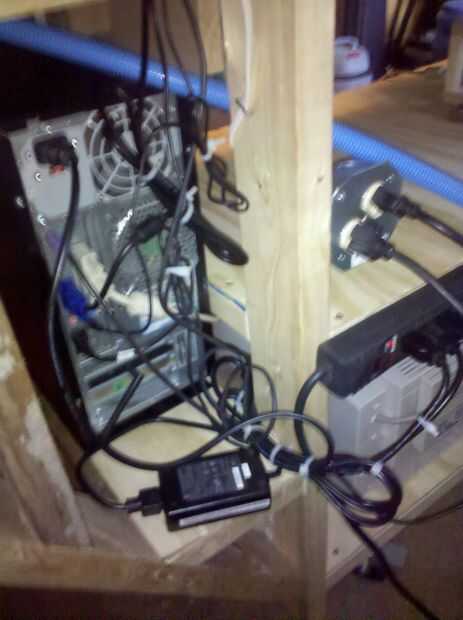

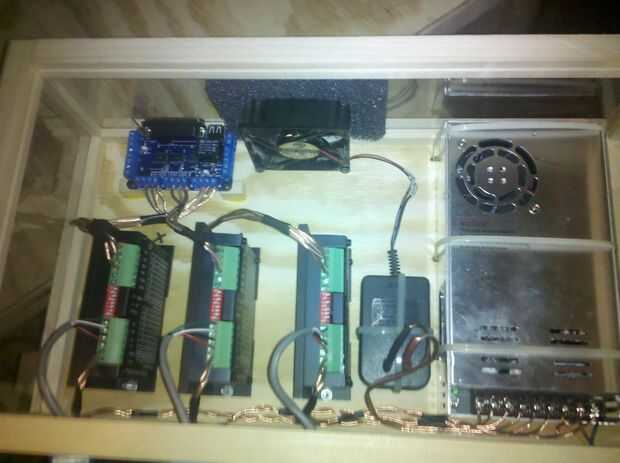

I cableado toda la electrónica y añadido algunas características más como un interruptor de parada de emergencia, interruptores e interruptores de potencia para el router, shop vac, electrónica y los motores de escalonamiento.

Aquí puede ver un video de la electrónica:
