Paso 3: Haga el bobina de recogida
Sugiero hacer esta bobina último. Encontré la bobina (referencia) a ser el elemento que requiere más cachondeo alrededor con de recogida. Tenía que tener todo bien trabajando antes de que pude comprobar que había hecho esto correctamente. Así que iría el siguiente paso y entonces venir aquí luego.
... Pero, si ya has hecho esto, o no, sin más preámbulos aquí está mi adición a la construcción de la bobina de referencia.

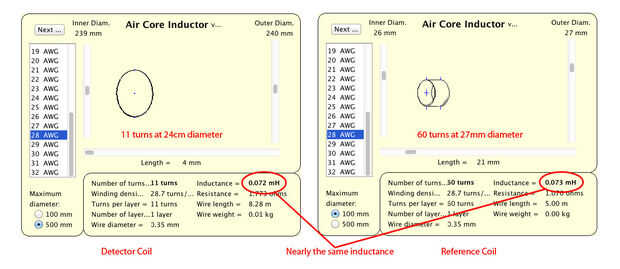

Esta bobina se enrolla alrededor de la barra, el número de los vientos está diseñado para que coincida con la inductancia de la bobina. Para mí esto significó 60 vueltas, (pero en última instancia, necesitaba unas 70 vueltas, más sobre esto abajo). Esta primera imagen de arriba muestra cómo llegué a las especificaciones de esta bobina. El simulador de inductor de núcleo de aire permite indicar el diámetro de la bobina y el calibre del alambre, luego se arrastre el regulador de longitud para ver las "vueltas" y cambiar la inductancia. Si, como yo, ya herida la bobina, a continuación, tener las dimensiones y da vuelta para la bobina. En el simulador que he creado esta bobina utilizando el deslizador longitud para obtener la cantidad de vueltas (en mi caso 11). Luego observé la inductancia (0.072mH). Con mi inductancia por mi bobina, entonces conectado el diámetro de la barra y arrastra el control deslizante de la longitud alrededor de hasta cerca de 0.072mH de la inductancia, el simulador indicado 60 vueltas, por lo es cuántas veces enrollé el cable alrededor de la barra (dejando mucho adicional en ambos extremos para vientos más si necesitaran)
(colocando cinta de doble cara alrededor de la barra pude mantener a todos los vientos de desenredar cuando fui.)

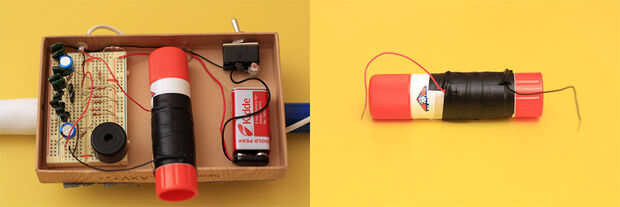

Que los vientos en el palillo del pegamento que entonces puse acerca de las pruebas de mi detector de metales. Lijar los extremos del alambre de la bobina a dos bobinas y empalmado a un cable del timbre para insertar en mi circuito de protoboard y la convirtió... Entonces conseguí... nada... simplemente... nada... PERO ENTONCES! Encontré que si saludó esta bobina de referencia alrededor muy cerca de la bobina podría conseguir mi altavoz para hacer un sonido (se inspiró para hacer esto después de ver este video). Esto fue como determiné que mi circuito electrónico fue construido correctamente, incluso cuando no tenía todavía una bobina de referencia que la inductancia de la bobina del detector. Para más prueba de mi bobina de referencia sostenía destornilladores metálicos dentro de la envoltura de palillo del pegamento, que creó tonalidades distintas, esto me aseguró mi bobina de referencia no forma lejos de la inductancia que necesitaba.

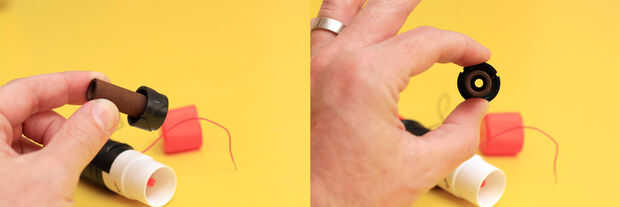

Para obtener la referencia de bobinas de la bobina correcta, une el cilindro de metal al émbolo negro de la barra y con la ruedita del palillo del pegamento, jodido lo interior hacia abajo. Mientras hacía todo tipo de tonos desenchufe la bobina y envolver o desenvolver un par de vueltas del enchufe y vuelva. Entonces utilizaría la ruedecilla para mover el cilindro de metal adentro y hacia fuera y ver si estaba más cerca de una bobina equilibrada. Finalmente llegué a echadas más, en algún momento era lo suficientemente bajo como para que girando la rueda y mover el cilindro de metal era capaz de hacer el tono totalmente parada. En este punto saludaban algunos metal (un pedazo grande) alrededor de la bobina, y efectivamente estaba el tono... Era detectar metal! + 1 para homo sapiens!
Principal suplemento:
1.) por el hecho de que este componente tiene más flexibilidad en cómo se hará, hice el último, por lo que pude probarlo mientras estaba conectado en el circuito con todo encendido.

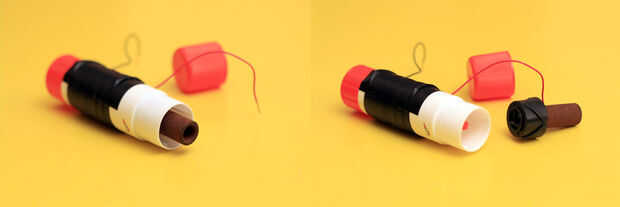

2.) como he mencionado al principio, terminado siendo el elemento perfecto para esta bobina alrededor de un palillo del pegamento. La razón es que se pueden utilizar los palillos del pegamento moviendo el émbolo para sujetar una pieza de metal, que será el elemento de"tuning" para esta referencia. Este acuerdo es una buena manera de simplificar el arreglo que uso EasyTreasure y JoelDude.
3.) este tuning es necesario ya que parece ser casi imposible simplemente enrollar una bobina de referencia que coincidirá exactamente con la inductancia de la bobina. Esta placa móvil de metal dentro de la bobina de referencia es lo que le permitirá sintonizar cada vez que encienda el detector de metales. Moviendo el pedazo de metal dentro de la bobina de referencia dentro y fuera, va a cambiar la inductancia de la bobina. Escuchando a la salida de sonido sabes que cuando traen la bobina de referencia sintonía con la bobina. Un ejemplo de este ver el video aquí.
4.) mientras que no sé por qué, me di cuenta de que moverse y cruzar mis cables viene de la bobina de referencia causaron el comportamiento de la bobina para saltar mucho. Así que ten cuidado si usted puede conseguir su área de trabajo y los cables para quedarse mientras You ' r pruebas y cambiar las bobinas de esta bobina que tenga menos frustración que hice!
5.) mientras que utiliza la dirección del simulador de inductor de coilgun.info en http://www.coilgun.info/mark2/inductorsim.htm para determinar cuántas vueltas necesitaba en mis bobinas. Encontré que tenía que agregar vientos de cerca de 10 o más en mi bobina de referencia que el simulador dice que. Lo que realmente me sorprendió fue que pude llegar a esta solución de trabajo en gran parte por ensayo y error! Pude enrollar y desenrollar la bobina de referencia y mover el campo ajuste hacia adentro y hacia afuera hasta que encontré un lugar dulce donde trabajó.
-Esta diferencia entre el simulador y mi bobina final puede ser porque uno de los bobinados en mi bobina comprometidos algunos de los otros. No sé, pero este cable superposición accidental en mi bobina podría haber cambiado la inductancia suficientemente por la info de la inductancia de simuladores ser algo diferente que mi bobina real del mundo real. -Rápida nota en un mac este simulador inductor funciona pero necesita ejecutar en Safari, y usted probablemente tendrá que descargar la actualización de java e instalarlo.
Otras notas:
1.) ninguno de los bobinados superpuestos en esta bobina, pero no eran perfectamente al lado de uno. Parecía estar bien.
2.) it s fina tiene un montón de alambre de la bobina extra viene de la bobina como prueba cuántos vientos necesario, asegúrese de que son straight(ish) y no bucle alrededor (creación de campos magnéticos más!).
3.) el cilindro de metal que os adjunto al émbolo fue sólo algo tenía por ahí. Suceder para bien así que lo usé. Si no hubiera encontrado lo habría pegado a un montón de arandelas o una pila de tuercas o algo, no creo que la forma importa mucho todo lo que.
