Casero Mini curva freno (6 / 7 paso)

Paso 6: guías

he añadido un par final de piezas de ángulo de hierro a mi freno para acelerar el proceso de alineación.
Coge las dos piezas más cortas que corte antes.

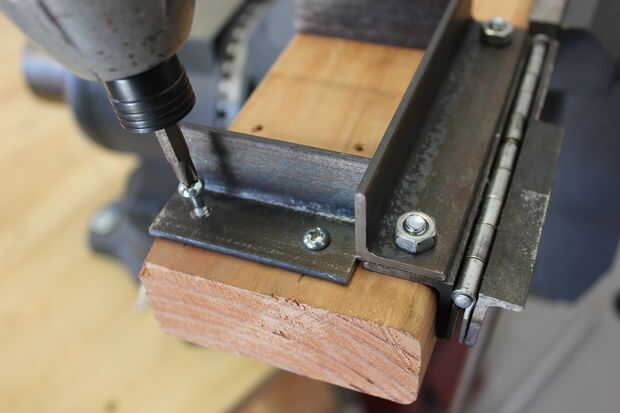

Perfore dos agujeros de 1/8" en cada uno como se muestra en la primera foto.  Posicionamiento no es importante aquí.

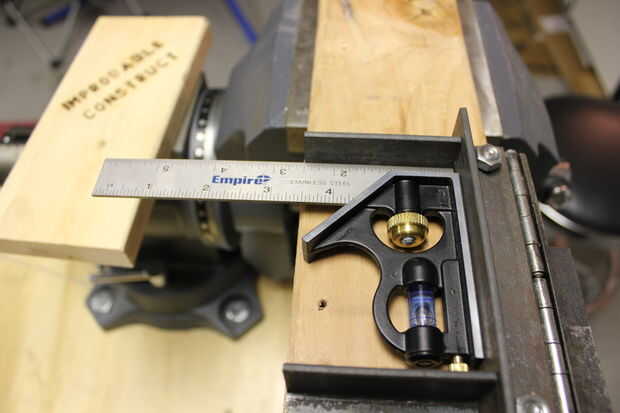

A continuación colocar las piezas en el borde posterior del freno como se muestra en la segunda foto.
Asegúrese de colocar cada pieza en el perno en el extremo de la sección de freno principal.

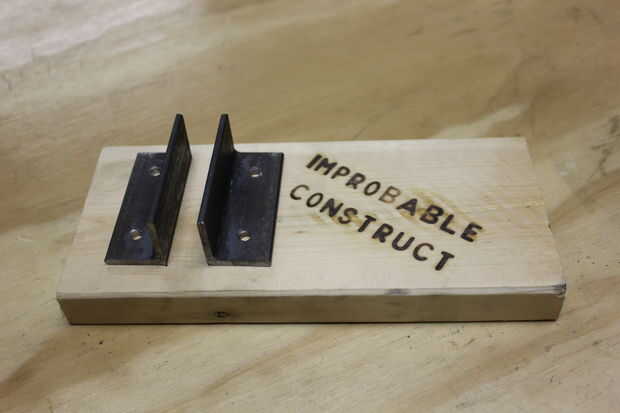

Use una escuadra para cuadrados cada pieza a la rotura y atornillar cada pieza a la madera.
