Casero PCB de doble capa con el método de transferencia de toner (5 / 8 paso)

Paso 5: Transferencia de la capa inferior

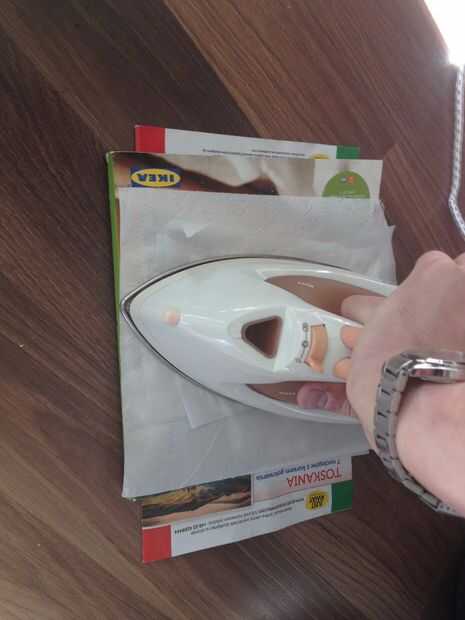

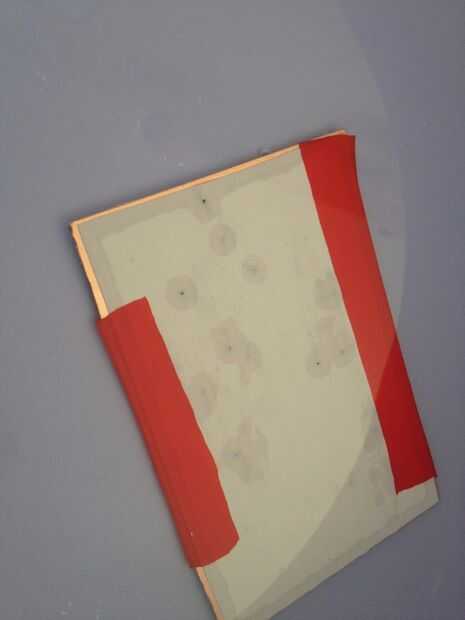

Ahora usted puede transferir la capa inferior sobre el laminado. El procedimiento es el mismo que con la capa superior. Añadir una hoja adicional de papel de la hornada para que el hierro no conseguir pegado a la cinta.

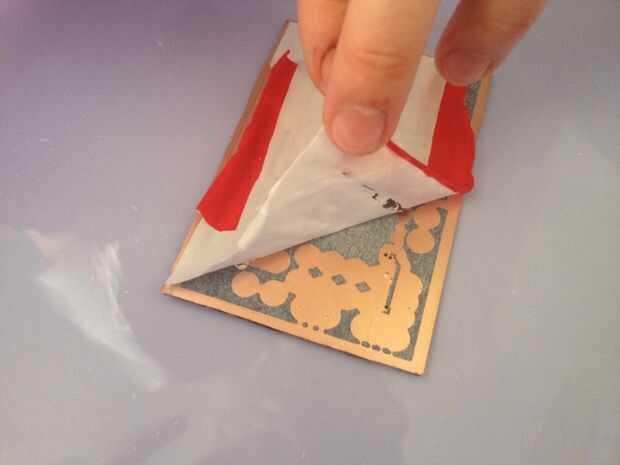

Después de quitar el papel, limpiar el pegamento de la cinta. No por eso se pueden ver residuos de cobre donde estaba pegada la cinta.

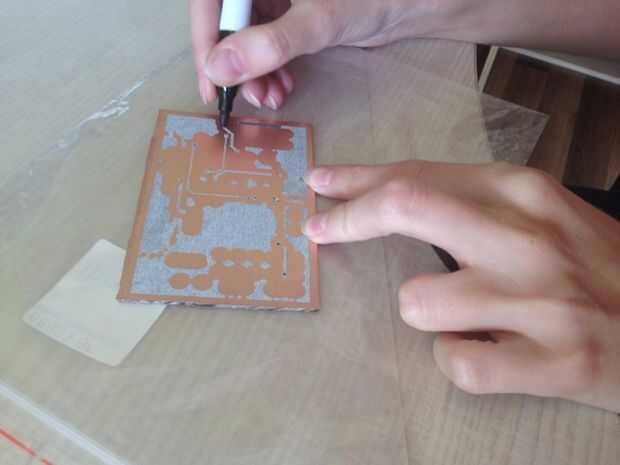

Si es necesario, ahora es el momento de hacer correcciones finales con el marcador de PCB.
