Paso 1: Obtener/hacer un tablero de potencia y tablero de control.

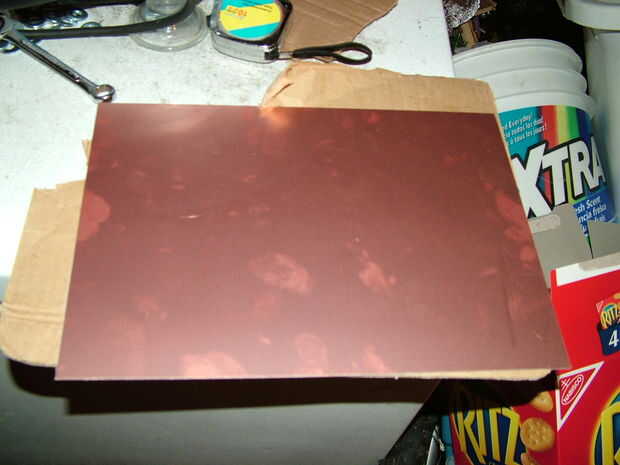

http://CGI.eBay.com/25-Shts-Copper-Clad-Laminate-FR-4-060-9-x-12-3oz-/310244821519?PT=LH_DefaultDomain_0&hash=item483c084a0f

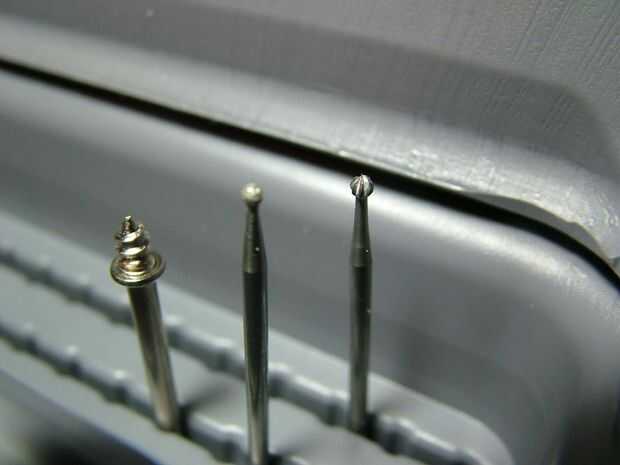

Usted podría imprimir la imagen desde este enlace alguna manera transferirlo en un pedazo de pesado PCB en blanco y grabar con una dremel si tienes una y ver constante mano. Las dimensiones son de 8 "x 6". Este enlace también tiene el código de G que se puede utilizar para grabar con un molino CNC o podría dar el código de G a una tienda de máquina.
http://ecomodder.com/wiki/index.php/Open_ReVolt/Fab_Files

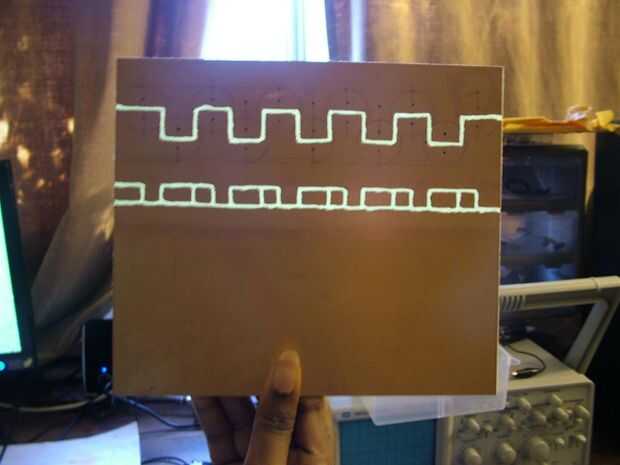

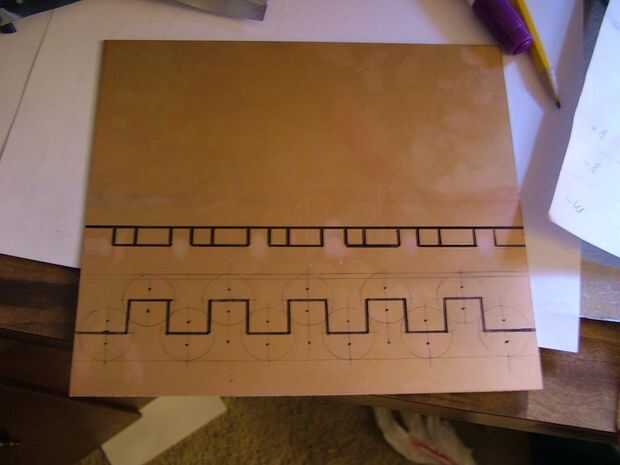

Foto 2 y 3 a continuación es un ejemplo de un tablero de alimentación temprana que hice con una Dremel.
Usted puede conseguir un tablero de control de mí o puede hacer que el tablero de control en su software favorito de diseño de PCB utilizando el esquema aquí::
http://Home.Cogeco.CA/~tkooistra/Cougar_Controller_Rev2C_Schematic.pdf
Y aquí están algunas fotos de las capas de PCB:
http://Home.Cogeco.CA/~tkooistra/bottom_layer_rev2C.pdf
http://Home.Cogeco.CA/~tkooistra/top_layer_rev2C.pdf
http://Home.Cogeco.CA/~tkooistra/component_layer_rev2C.pdf

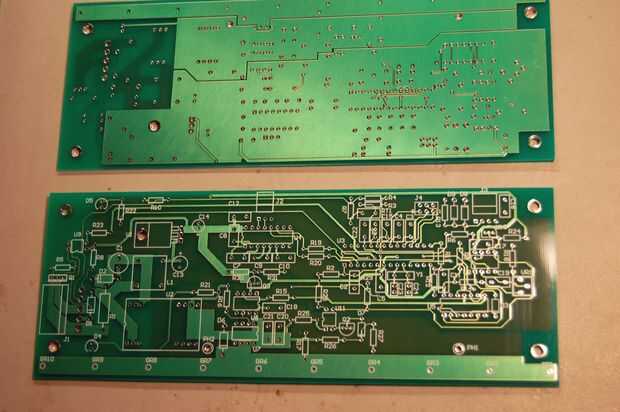

Un tablero de control predone es foto 1.

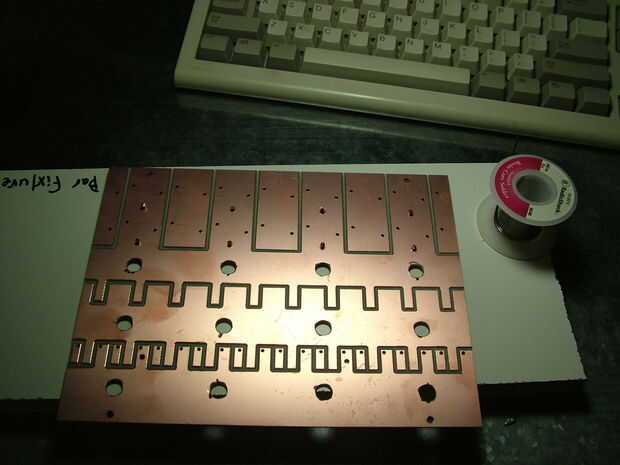

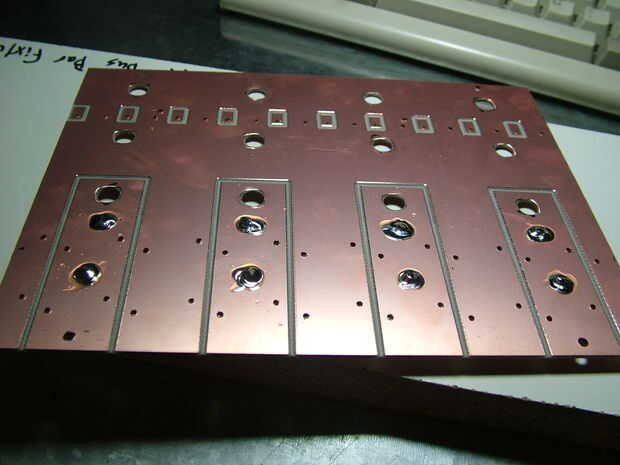

Cuadros 7 y 8 son energía junta superior e inferior. Los 8 puntos de soldadura son justo donde fueron agregados vias.
Una vez que tengas las 2 juntas, usted puede ir al paso 2.
