Caseros 100 HP controlador de Motor de un coche eléctrico (2 / 8 paso)

Paso 2: Perforar sus metales y tiras de aislamiento

Materials:

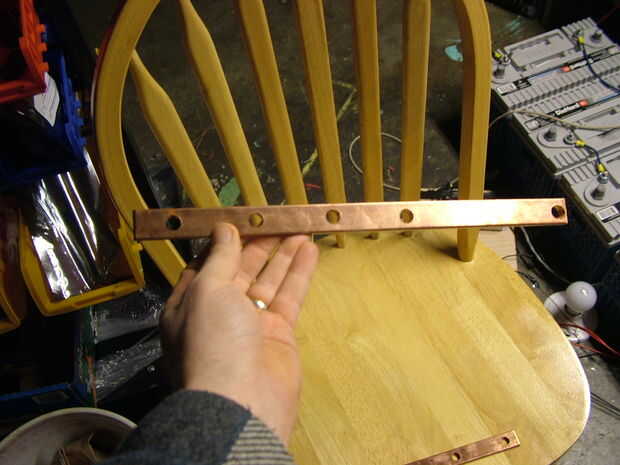

1/4 "x 3/4" x 12" barra cobre C110.

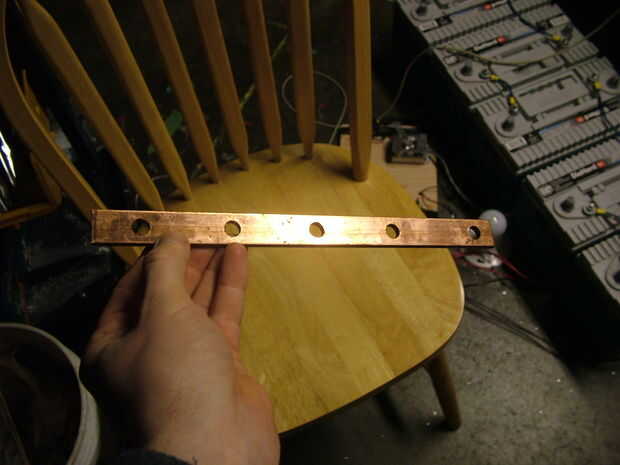

Dos barras de 3/16 "x 3/4" x 10" cobre C110.

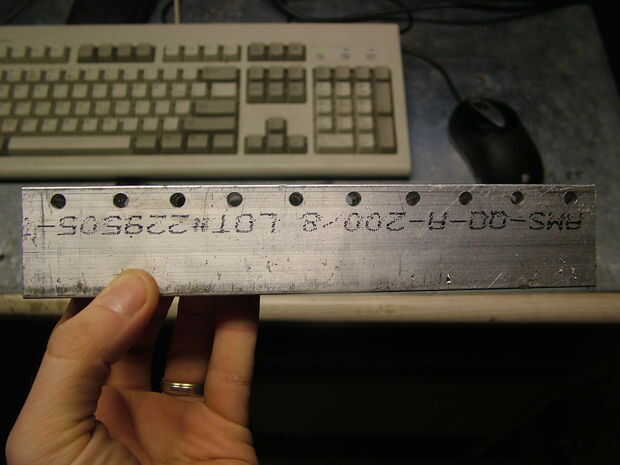

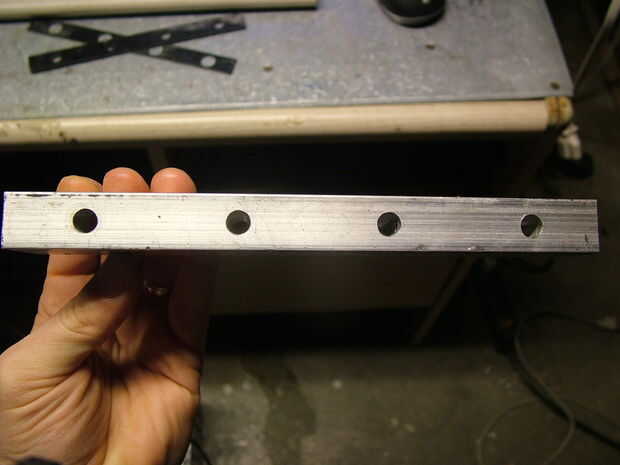

3/4 "x 1,5" x 8 "barra de aluminio.

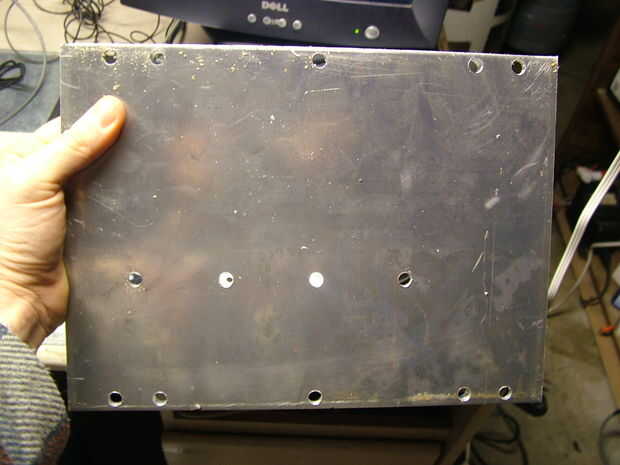

3/8 "x 8" x 11 "la placa de aluminio.

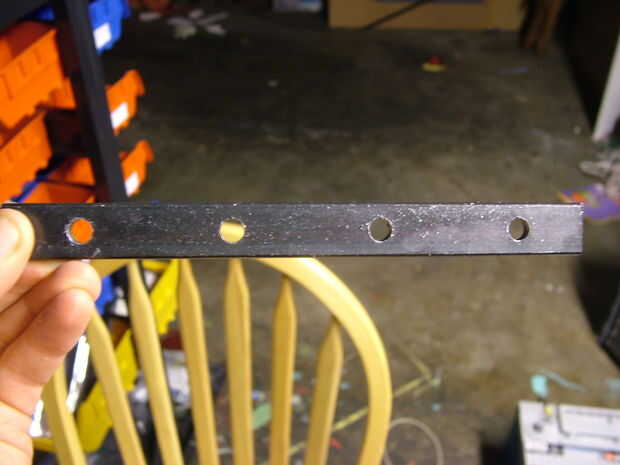

barra de 3/16 "x 3/4" x 8" de acero.

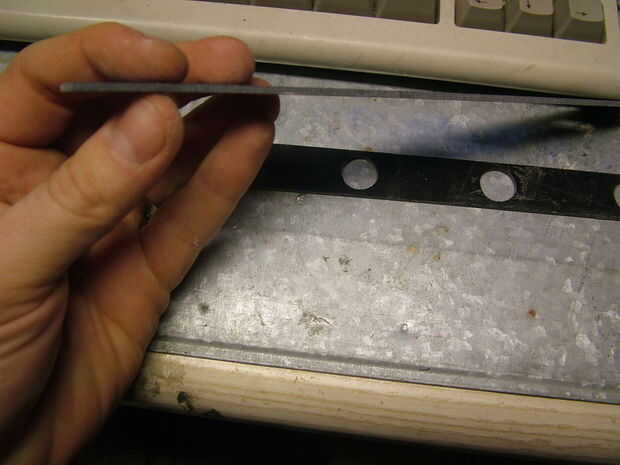

Dos 1/16 "x 3/4" x 8" FR4 sin revestimiento utilizado en la fabricación de PCB.

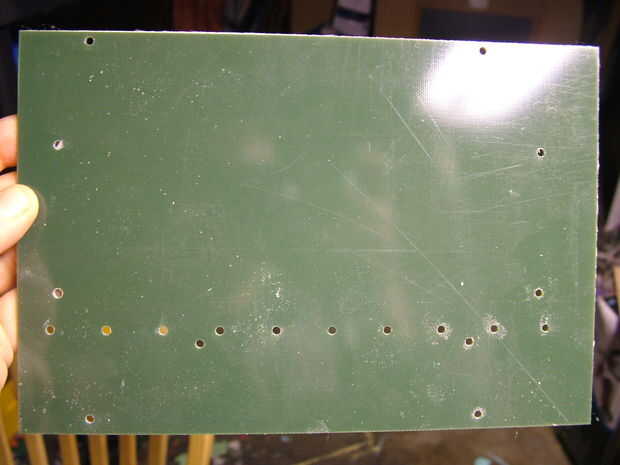

1/16 "x 6" x 8 "sin revestimiento tablero FR4.

broca para taladro de 5/16"(3/8 broca o si necesita decantación)
broca para taladro de 1/8".
broca para taladro de 3/16". (Debe permitir un tornillo #6 quepa)
Taladro.
Taladro de columna.

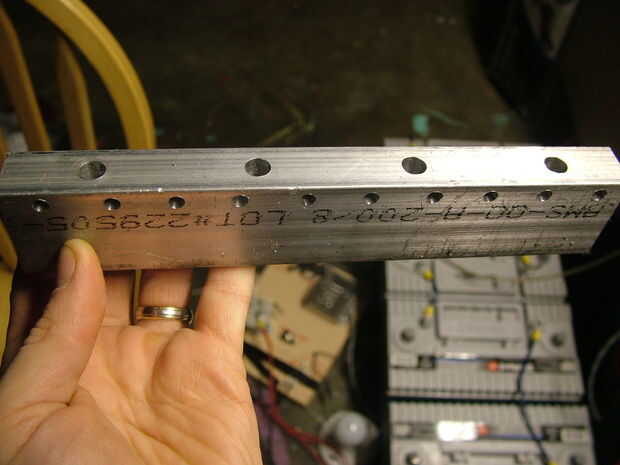

Hacer la perforación!  Puede ayudar a tomar la barra de aluminio grande para una tienda de máquina, ya que no es fácil de perforar a través de 1.5" de aluminio con precisión.   Ver todas las fotos de abajo para notas en agujeros y tamaños de brocas de perforación.

Aquí adjunto un vídeo sobre cómo los perfiles de poder todos conseguirán atornillados, sin la electrónica, sólo para que pueda ver cómo todo encaja:
