Paso 3: El diseño
Ampliar el diseño de pulgadas de 8 K/B, hice unos cambios que, espero, serán mejorar el diseño de abertura de 12,5 pulgadas. Utiliza una celda de madera contrachapada simple espejo, indicando que esta celda será suficiente para un espejo de 8 pulgadas. Decidí pedir una celda de espejo de aluminio desde la óptica de la Universidad en su lugar para que el espejo podría ser apoyado en 9 diferentes puntos. Duplicado también el grosor de los lados del eje de balancín (no la pared frontal) para proporcionar mejor soporte para el tubo más pesado. Paredes más gruesas también requieren cojinetes del lado más gruesos que el exterior de los rodamientos se alinee con el exterior de los lados del eje de balancín.
A continuación se muestran diagramas de corte y diagramas de la caja del eje de balancín y tubo con rodamientos de lado. Los dibujos son sólo aproximadamente a escala. Cada uno los lados del eje de balancín están hechos de dos piezas idénticas de 1/2 pulgada de madera pegados juntos, creando dos lados una pulgada de espesor. Además, los cojinetes laterales están hechos de dos semicírculos iguales 5/8 de pulgada de madera contrachapada de pegadas, creación de cojinetes del lado 1 1/4 pulgadas de espesor.
Las dimensiones de los lados de la caja de tubo se basan en el diámetro externo del tubo de mi — 14 3/16. Esto permite un pequeño espacio entre el exterior del tubo y el interior de la caja de tubo (14 3/8). Yo inicialmente había permitido por más de una brecha, pero se dio cuenta una vez que corte las piezas y llevó a cabo el tubo en su interior que mi espacio era demasiado grande. La longitud del frente del eje de balancín también tuvo que ser cambiada de manera que el borde exterior de los rodamientos del lado del borde exterior de los lados del eje de balancín precisamente.

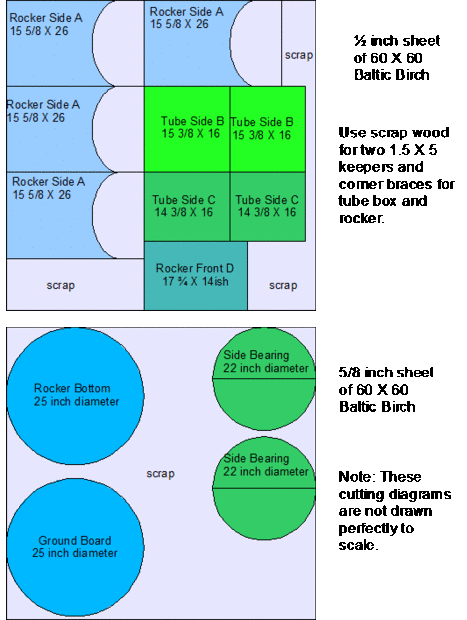

El diagrama de corte (Figura 1) muestra cómo corté las piezas requiere de dos 60 X 60 piezas de madera contrachapada de abedul, 1/una 2 pulgada gruesa y un 5/8.

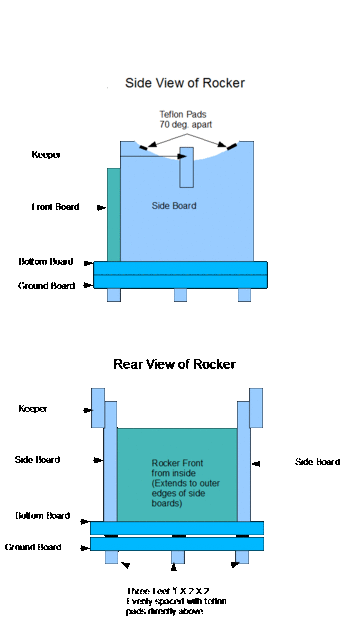

Las piezas azules de la Junta de caja y de la tierra de eje de balancín se arreglan como en los diagramas (Figura 2).
En la parte inferior de la parte inferior tablero es un anillo de laminado estrella de ébano que se desliza sobre las tres almohadillas de teflón situadas directamente por encima de los pies en el tablero de la tierra. Los lados curvos de los cojinetes secundarios también están cubiertos con tiras de ébano estrellas que se deslizan sobre las almohadillas de teflón en los bordes curvos de los lados del eje de balancín (Figura 3).
En orden para el cuadro de Rocker pivotar en el tablero de la tierra, un pasador central se coloca en un agujero en el centro exacto de la tierra Junta y eje de balancín inferior. El hardware específico utilizado para esto se describe en la página de edificio.
