Caseros bricolaje Banco de energía usando la batería de 18650 (3 / 5 paso)

Paso 3: Conexiones / esquema de circuito

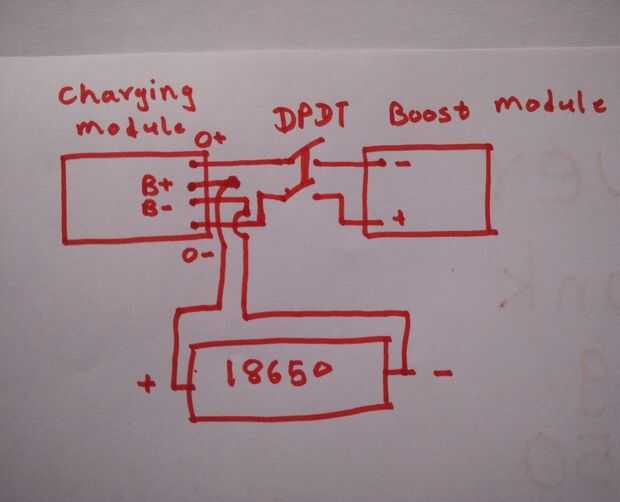

Conecte los módulos como se muestra en el diagrama.

Las conexiones son muy sencillas.

También puede utilizar interruptor unipolar en vez de interruptor DPDT.

Si quieres aumentar mAh conecte más baterías en paralelo.

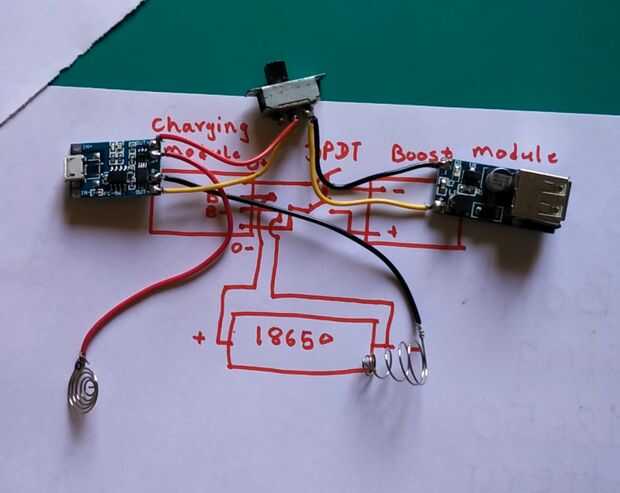

2 º imagen muestra las conexiones que había hecho para mi banco de potencia.

Diagrama del circuito se explica en detalles en video.
