Paso 5: Sistema de guía
La guía es la mejor esta tabla y la parte que aún puede hacerlo en mi próxima mesa de fresadora.

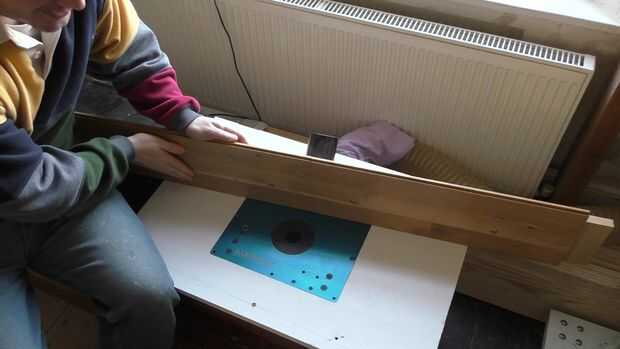

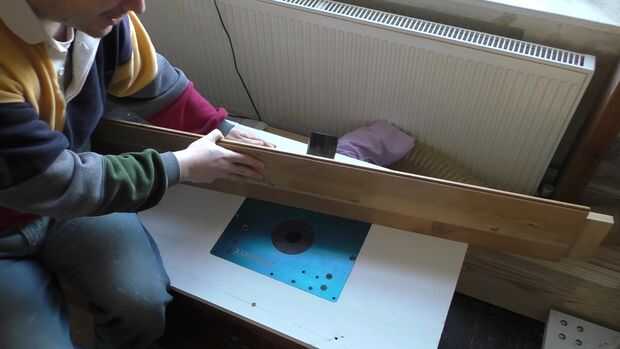

La sección frontal de la valla está hecha de una pieza de suelo laminado roble sólido. Hay un suave revestimiento duro, probablemente poliuretano, lo que facilita deslizar piezas de trabajo a lo largo. Se compone de varias piezas, hay poco peligro de deformación y es perfectamente liso.

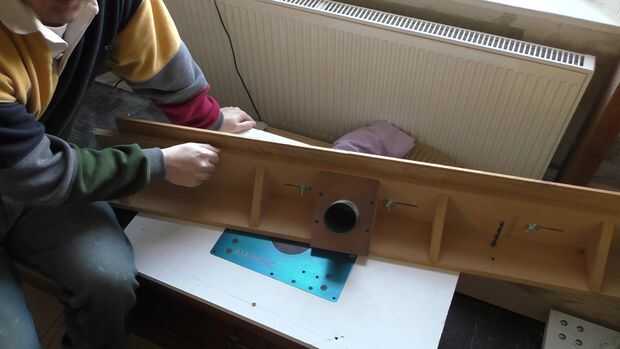

La parte posterior de la mitad de la cerca está hecha de retazos de MDF que tenía de otros proyectos. Usando el mitre sierra corte un número de triángulos de ángulo recto exactos y utilizado para unir dos tramos rectos dos con cola y tornillos. Cortan las ranuras en la pieza frontal de MDF para aceptar los pernos de la guía frontal.
En este punto me di cuenta que quería algunos a través de la extracción de polvo cerca así que cortar algunos bloques más de ángulo recto y dispone de una tapa sobre ellos. Taladré un agujero en la cubierta y el sellante del silicio insertado un pedazo de tubo de desagüe de 50mm y se utiliza para mantener en su lugar.

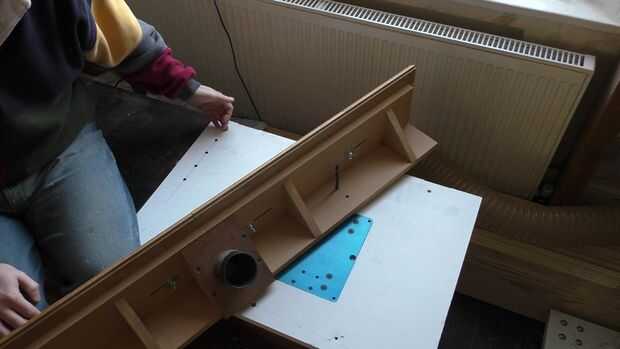

En un extremo de la mesa perforé una serie de orificios de 8mm 50mm aparte. Luego perforé dos agujeros de 8mm 40 mm. en el extremo correspondiente de la guía. A través de uno de los agujeros de la valla empujó en una broca de 8mm. Esto actúa como un pivote para la cerca.

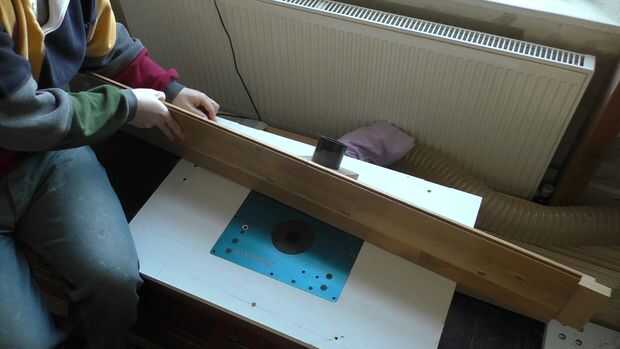

El tablero blanco de la mesa de fresadora sobresale por el extremo del gabinete de 30mm que es suficiente para sofocar el otro extremo de la valla. Lo bueno de este método de ajuste de la guía es que usted puede conseguir un ajuste muy preciso muy fácilmente. Su exactitud en multiplicado por el cociente de la distancia desde el pivote a la herramienta de corte y el pivote al punto de ajuste.
Faltaría a mi deber si no menciono la una desventaja del método de guía basculante - algunas operaciones que requieren el uso de t-pista paralela a la valla son difíciles de realizar. Dicho que puede llevar a cabo pero de manera ligeramente diferente. En mi caso he construido un trineo enrutamiento que ejecutar a lo largo de la valla. Desde este vídeo realmente he montado una t pista pero solo lo uso para la sujeción de tablas con canto biselado.

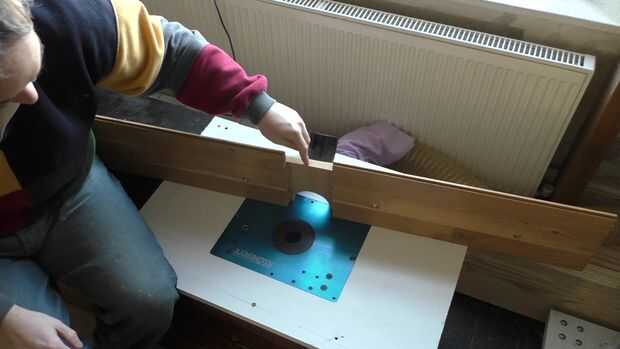

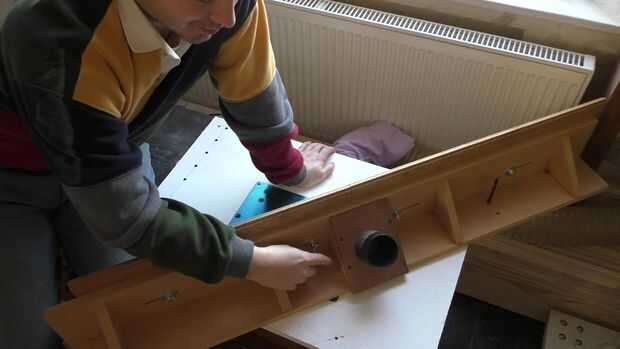

Como se ve en la parte posterior de la guía de la parte frontal de la valla es celebrada por los pernos que encajan en las ranuras para permitir que la guía abrir.
