Paso 3: Cableado del lado de DC
Ahora tenemos un circuito de trabajo, que podemos ver en la última imagen que cuando la corriente se enciende es fuente a la carga. Sin embargo, si la corriente se quita la carga se apaga, no sirve...
Así que esperamos que el lado DC del circuito para tomar el relevo.

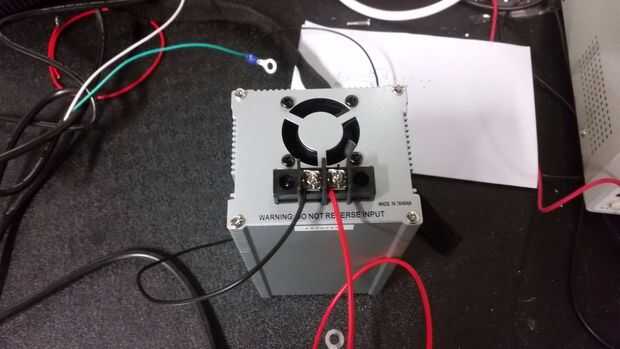

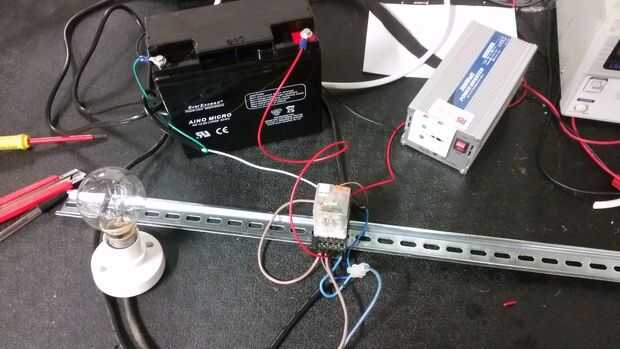

Tenemos que utilizar al segundo contacter en el relé para desconectar la batería entre carga y la fuente nos Conecte el terminal positivo de la batería a la entrada de contacter 2 (Pin 6) del bloque del relé. Desde aquí alambre la salida positiva del cargador en el NO (Pin 7) y el positivo del inversor a la NC (Pin 5). Esto significa que cuando se dispone de red eléctrica y la bobina se energiza se conectará el cargador a la batería y carga de voluntad llevará a cabo, pero cuando abandona el poder y la bobina se desactiva la batería se conectará al inversor y la batería será en fuente. Puede conectar el negativo de la batería, la salida del cargador y el inversor junto. ASEGÚRESE DE QUE TODOS LOS NEGATIVOS DE CA SE CONECTAN POR SEPARADO DE DC NEGATIVOS!!!!!!
Ahora inserte el enchufe del inversor y estamos listos para probar.
