Caso Cubieboard/frambuesa Pi de viejo disco externo (3 / 5 paso)

Paso 3: Alimentación

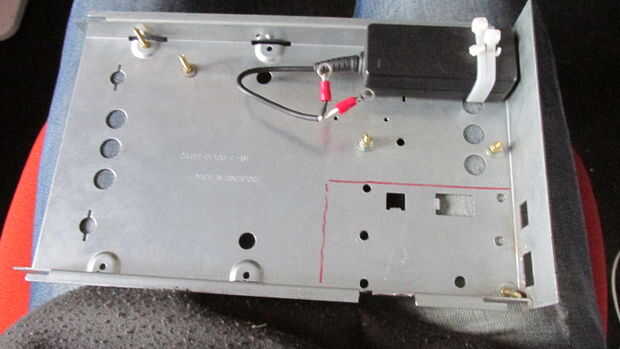

Para la alimentación, utilicé una vieja fuente de alimentación 12V de un ASUS eeepc. Esta fuente de alimentación tiene suficiente energía para suministrar el cubieboard y el disco duro.

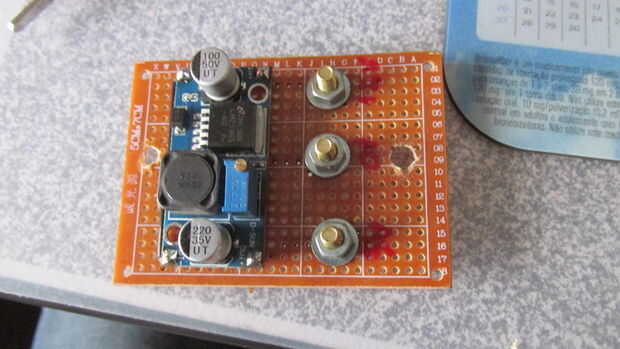

Puesto que el disco duro y la cubieboard requieren 5V, usé un LM2596 paso por módulo (puede encontrarse en ebay por menos de $1).

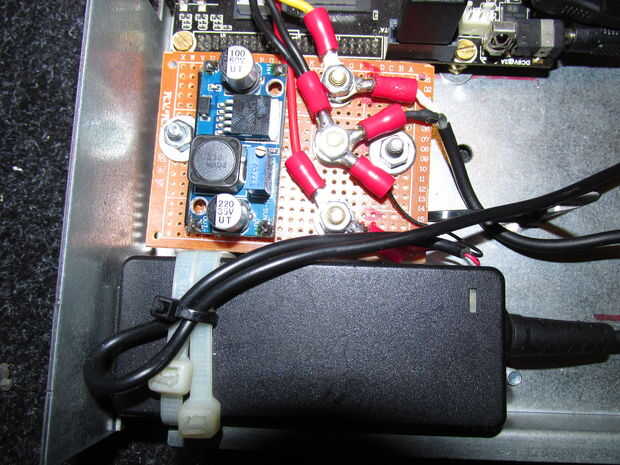

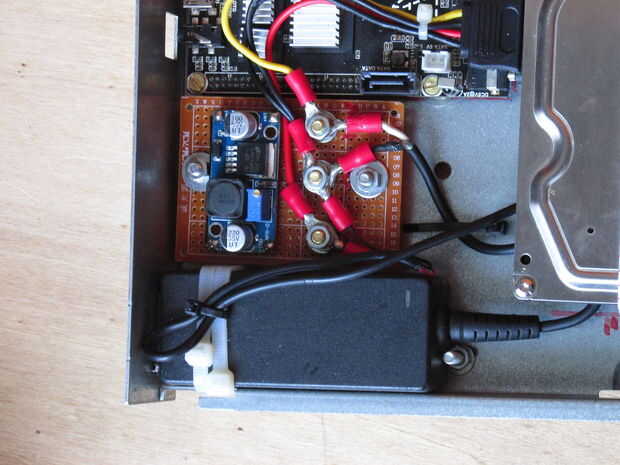

La fuente de alimentación de 12 v está conectado a la entrada del módulo y la cubieboard a la salida.

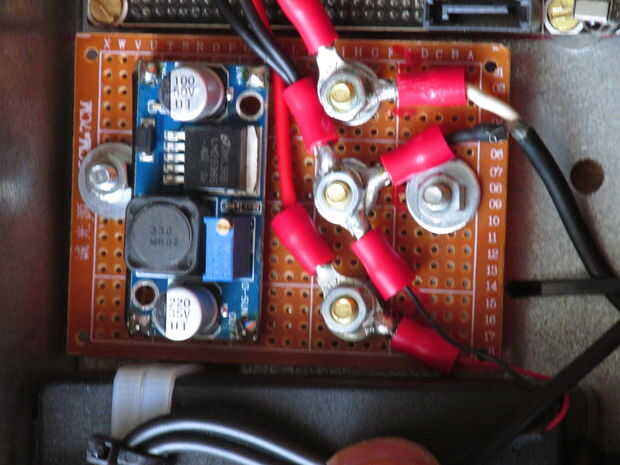

El disco duro requiere 12V y 5V. Los tres cables están conectados a los pines correspondientes.
