Paso 2: La fuente de alimentación
Esta fuente de alimentación especial le dará una 12Vcc regulado para los calentadores y 290VDC no regulada de la fuente de B +. Una resistencia más grande que la 1 k 1W o una estrangulación obtendrá una tensión más baja--sentí que 290VDC es un buen punto de partida.
El regulador de 12V se necesita al menos 13VDC en su entrada y usted querrá apuntar un poco más para protegerse contra la fuente de pared fluctuante. Por el contrario no desea introducir un voltaje demasiado alto, como el regulador va a convertir el exceso de tensión en gran medida calor.
Recuerde que los transformadores transforman voltaje. No tienen un sistema de la entrada y salida, sólo una relación de conjunto de entrada hasta la salida. Cuando un transformador lo dice tiene un 120VAC primario y un 10VAC secundaria realmente está diciendo que sus dos bobinados mantienen una relación 12:1 con los demás. Así 120 VCA en el primario hace 10VAC en el secundario---y---10VAC en el secundario hace 120 VCA en el primario--y---3VAC en el secundario hará 36VAC en el primario.
La otra conversión que necesita para empezar a entender se refiere a potencia. Si el transformador mismo como encima tiene una Amp 2 valorar entonces te puede multiplicar 2 amperios con 10VAC para obtener 20VA. Ahora cualquier tensión que recibe de un transformador que se puede dividir la calificación VA por la tensión final, independientemente de que la bobina proporciona el voltaje final. En los ejemplos anteriores, 120VAC manejaría 0,16 amperios o 160mA y 36VAC manejaría 1.8 amperios.
El primer transformador en línea produce unos 16.5VDC cuando rectifica, que contentar el regulador. El primer transformador también envía 12.6VAC en el siguiente transformador, que se gira para que el 12.6VAC entra en la bobina secundaria y se convierte en 216VAC en la bobina primaria, que rectifica se convierte alrededor 300VDC. Esto se cae sobre 290VDC por la resistencia de 1 k.
Esta es la lista de la parte de esta fuente de alimentación especial:
Artículo, número de parte de Mouser
Transformador (PT1), 12.6VCT, 546-161GA12
Transformador (PT2), 7VCT, 838-SB3512-2014 (más viejo PT2)
Transformador (PT2), CT 120, 546-186B120 (recomendado PT2)
x2 400V 8A puente rectificador, 621-GBU804
3300uF 35v condensador electrolítico, 647-UPM1V332MHD1AA
12V 1.5A regulador de voltaje, 595-UA7812CKTTR
El diodo 1N4001, 863-1N4004G
Condensador electrolítico de 220uF 35V, 140-XAL35V220-RC
Condensador electrolítico de 22uF 450V, 647-UVZ2W220MHD
x2 450V 47uF condensador electrolítico Axial, 140-XAL450V47-RC
Resistencia de 1k Ohm 1W, 594-5073NW1K000J
Interruptor SPST iluminada, de Radio Shack
El costo de estas piezas debe ser alrededor $30 incluyendo el envío. Tenga en cuenta que algunas de las partes en la foto son cosas que tuve que poner todo, pero las piezas en la lista por encima de la voluntad de combinar funcionalmente. Los dos condensadores de 450v axial de 22uF se conecte directamente a los conectores de tubo. Estos siguen siendo parte de la alimentación y se utilizará por casi cualquier efecto.

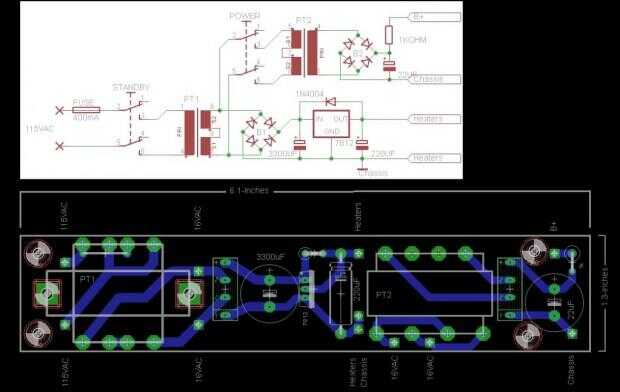

Aquí está una imagen más grande de la
Uno puede construir esto en un protoboard, aunque podría sugiero pegar dos piezas frente a frente, y todas las conexiones de soldadura puede llegar a ambos lados, dando una mejor conexión mecánica. El diseño que incluyo se coloca sobre una rejilla que coincide con un protoboard típico.

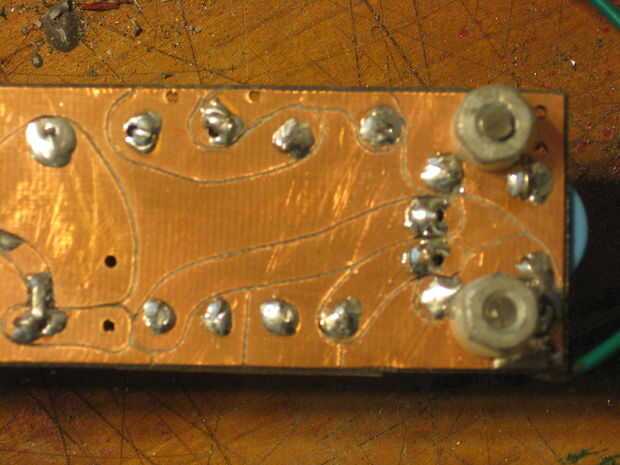

Usé un agradable, grueso tablero revestido de cobre. Para ello, dibujé el diseño sobre papel milimetrado, lo pegado a la PCB y perforado a través de la guía del papel. En el lado cobre de la Junta dibujaba las conexiones con un marcador y utiliza un cuchillo del exacto para cortar las brechas en el cobre. Había ampliado estas brechas con una lezna del rasguño, y hubo mis huellas (Fig. 6a).

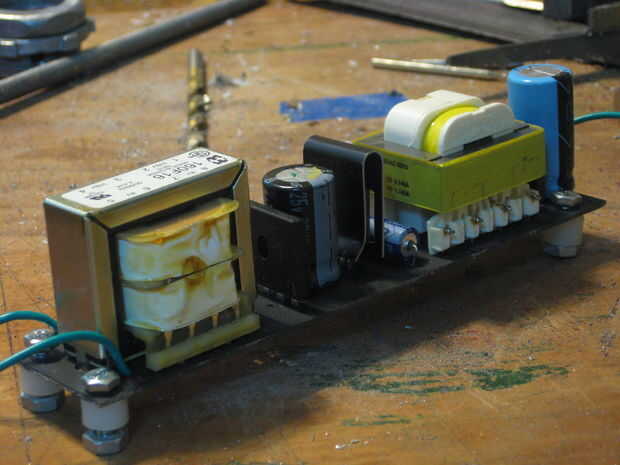

Para ese toque personal, he pintado mi tablero negro y escribió en los valores de las partes en la cara.
Actualización:

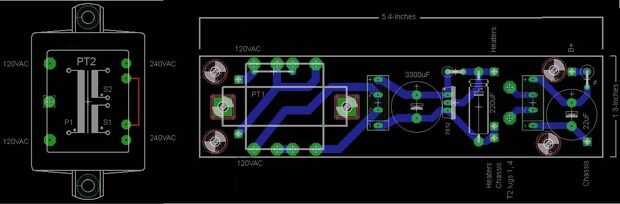

Los transformadores que había enumerado son unas que tuve puesta alrededor y PT2 se equivocaba en su amperaje límite--puede utilizar 546-186B120 para PT2. Sus secundarios (terminales 5 y 8) se une directamente a la IEC y poder cambiar en paralelo con T1, las primarias (lengüetas de 1 y 4, con 2 y 3 soldados entre sí) hacer sobre 330VDC rectificado. La tensión extra hará que las válvulas te amo mucho.
Esto tomará un poco de la tensión de ambos transformadores de energía, disminuyendo el calor y aumentando la vida útil. 546-186B120 no es PC montado pero se pueden acortar el PCB de potencia y montaje T2 en el nuevo espacio. Mover T2 tablero y alimentación de la red es el único cambio. Tengo ambas versiones del PCB publicada, pero se recomienda la nueva versión.
