Caso de efecto de guitarra y fuente de alimentación de la válvula (3 / 7 paso)

Paso 3: Más trabajo de Metal

Hay tres bits restantes del metal a que se sostenían con. La placa frontal, un plato y un plato divisor en el medio. La última pieza será mantener las válvulas en su lugar y separar la fuente de alimentación, que se se emite mucho ruido de radio frecuencia y hum, las válvulas, que va a hacer el buen tipo de ruido. Todos de mi metal vendrá de algo que encontré en la basura. Es aproximadamente uno 16 de una pulgada de espesor y por lo tanto no tendrá cualquiera de usted o de su pie.
Primero corté una pieza 7.5 por 5.75 pulgadas para usar como una placa frontal (estas medidas son de 3/8 pulgadas por debajo de la parte interior las mediciones). Empecé aquí para poder colocar cosas dentro de la cavidad y averiguar la forma necesaria para la placa divisora.

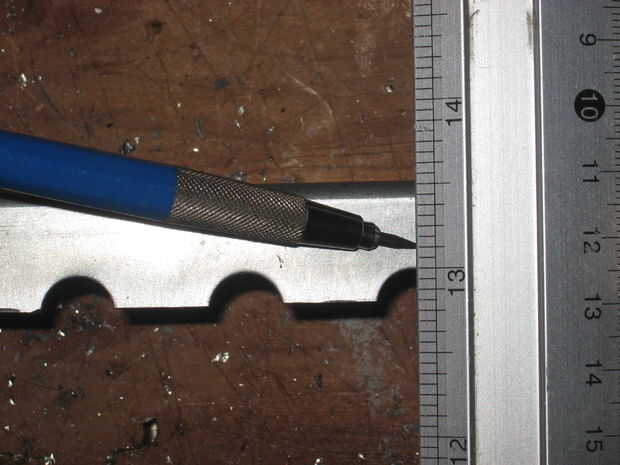

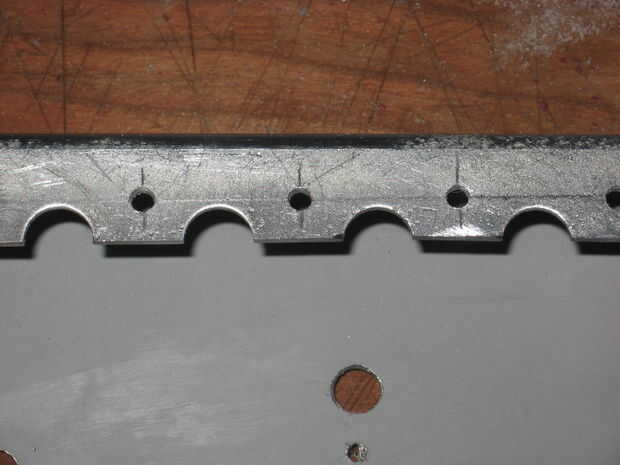

En consonancia con el look steampunk, quería como muchos tornillos en la placa frontal como sea posible (pensé en remaches pero mi yunque es 1600 millas de distancia). Dibujó una línea 1/8 de pulgada detrás de la recortada la parte delantera y me perforó un agujero de 1/8 de pulgada entre cada Vieira. Luego perforar un agujero de 1/16 de pulgada en la placa frontal por debajo de cada orificio y aprovechado la placa frontal para ajustar los pernos de latón que compré en una ferretería. Sólo he instalado cuatro pernos por el momento porque necesito sacarlos más adelante cuando pinté todo.

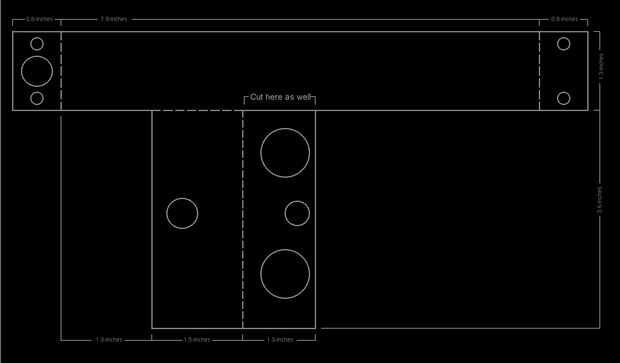

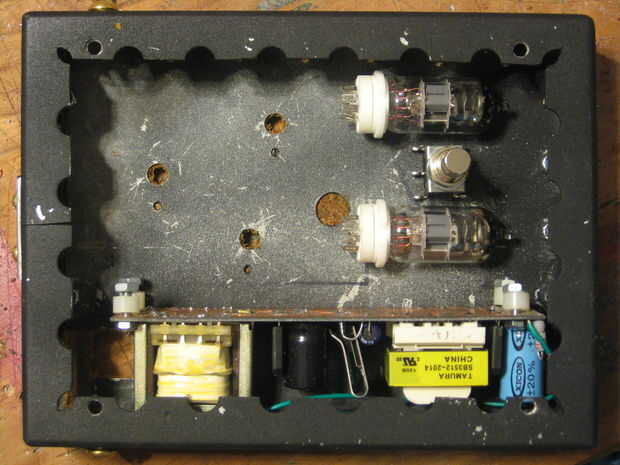

Ahora, los bancos el chasis, coloca el poder que PCB como cerca del borde de la cavidad como sea posible, averiguado la cantidad de espacio necesario para los interruptores de potencia y dibujó una línea de la placa frontal. Luego puse las tomas de la válvula (P-ST9-700 de Suministro electrónicos antiguos) donde quería, dejando espacio para tirar y reemplazar las válvulas cuando se desgastan inevitablemente. Dibujé una línea en las bases de los enchufes, y de esas dos líneas trabajé la pieza en la foto a continuación.
La amoladora angular hizo brevemente el trabajo de eso. Luego perforé dos agujeros de 3/4 de pulgada para los zócalos de válvula (con dos 1/8 de pulgada agujeros cada uno para los pernos de retención) y un agujero de 3/8 de pulgada para alambres para el interruptor de pedal (P-H498 en el Suministro electrónico antiguo). La pedalera tira doble deber también asegurando el brazo del plato divisor para la placa frontal. El plato divisor se une en un extremo por los pernos que sujetan la placa y tubos juntos la Plaza y en el otro extremo por dos tornillos nuevos. Este arreglo bloquea uno de los agujeros--perforado por el lugar que ofende y mi ventilación seguía siendo ileso.
El PWB de la energía tiene cuatro orificios para los tornillos de 3/16 de pulgada, estos están duplicados en el plato divisor.
La placa deberá eliminarse periódicamente para el mantenimiento, por lo que no quería volver loco con los pernos. Debe ser un elemento estructural, por lo que no quiero tricksy con corredera comunicados y actuadores neumáticos y teoría de cuerdas. Terminé con una placa simple 7.625 por 5.75 pulgadas asegurada por cuatro pernos. Los tornillos tienen cabezas bastante grandes que podía moler en ranuras que se podrían dar vuelta con monedas para que el reemplazo de la válvula un poco más cómodo. ¿Por supuesto, usted es un músico poco buena que ha incluido unos destornilladores y un kit de soldado, derecho?
