Caso del iPhone 4 con devanadera del auricular en Autodesk 123D (6 / 6 paso)

Paso 6: Hacer la devanadera del auricular

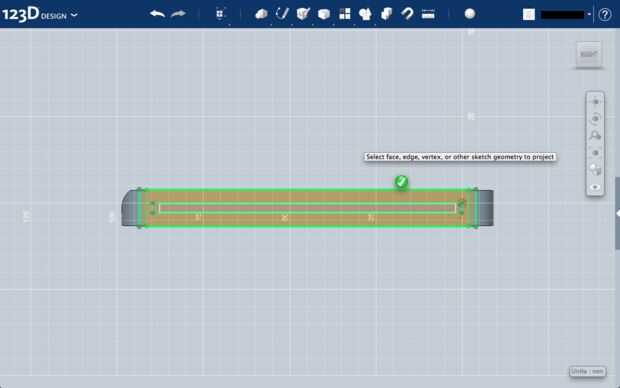

Gire el cubo de vistas para que puedan ver el único lado de la caja sin un agujero en él. Bajo "Bosquejo", seleccione "Project" y haga clic en la parte plana de ese lado, vuelva a hacer clic en la cara para que proyecto un rectángulo sobre el dibujo. En "Bosquejo," seleccione "Offset" y haga clic en el dibujo mismo como antes. Haga clic en el rectángulo que sólo proyecta y tipo 4mm en el cuadro de diálogo y pulse «Enter».

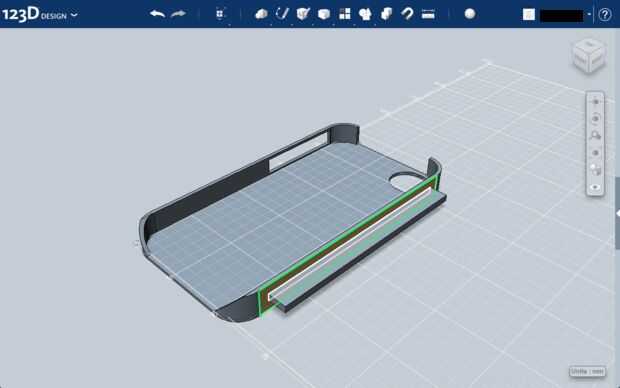

En "Construir", seleccione "Extrusión" y haga clic en el rectángulo interno del bosquejo pasado. Tipo 8mm en el cuadro de diálogo y pulse «Enter».

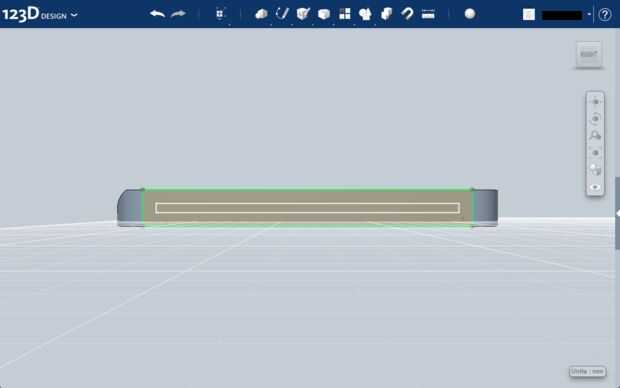

Debajo de "Bosquejo", seleccione "Project" y haga clic en la cara extruida. A continuación, haga clic en el rectángulo proyectado en el bosquejo pasado.

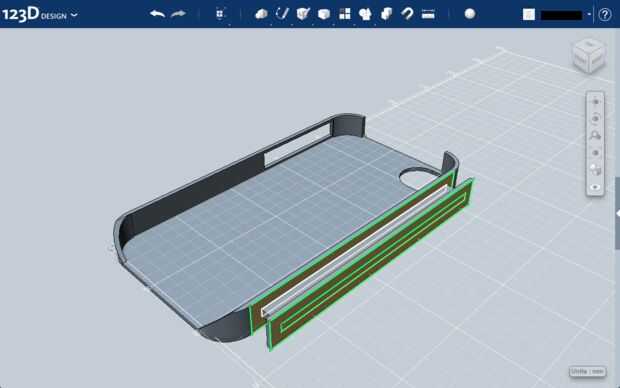

Debajo de "Constructo", seleccione "Extrusión" y haga clic en el rectángulo que acaba añaden al último sketch. Tipo - 1.5 mm en el cuadro de diálogo y pulse «Enter».

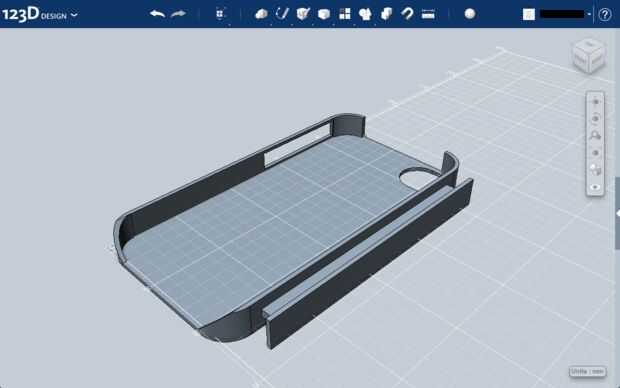

No dude en filete de algunos de los bordes para lograr una apariencia más suave. Usted puede ahora 3D imprimir este diseño y pegar a tu iPhone 4. Cuando haya terminado de usar los auriculares, solo tome el extremo no conectado en el teléfono y Envuélvala alrededor de la devanadera del lado. Dejar cierta holgura entre los auriculares y la devanadera para no dañar los auriculares o el teléfono.
