Catapulta calabaza portátil (6 / 10 paso)

Paso 6: Montaje del brazo de lanzar

El brazo de lanzar se hace del tubo de 1".  Sección de seis pies de largo conectado a un 1" Cruz montaje.  (Tenía un montón de problemas de abastecimiento de esta parte.  Finalmente tuvo que pedir de Amazon).  El brazo que está tensado también con cable y tensor para ayudar con la rigidez.

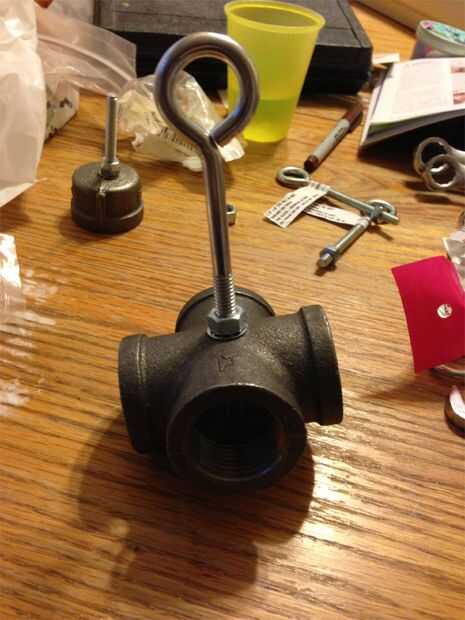

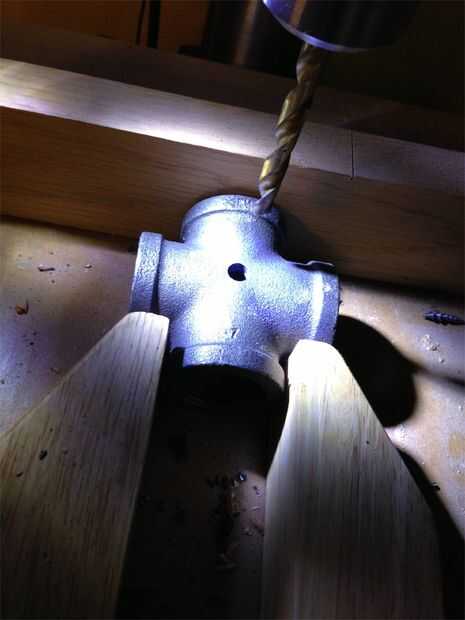

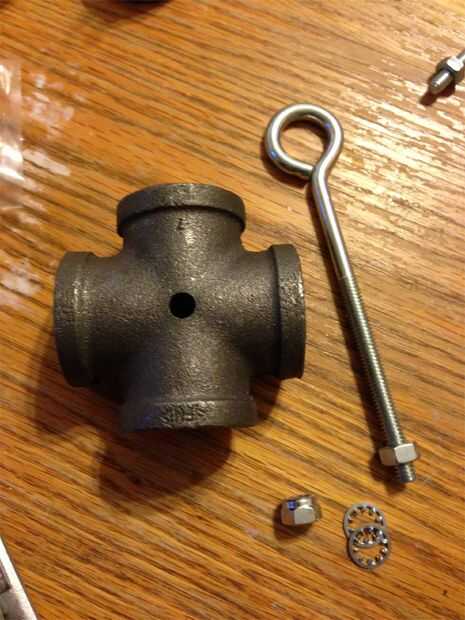

Perfore un agujero a través de la Cruz para insertar un perno de ojo largo.  Dos otros pernos de ojo también se insertan en el brazo de lanzar, uno al final y otro en el punto medio.

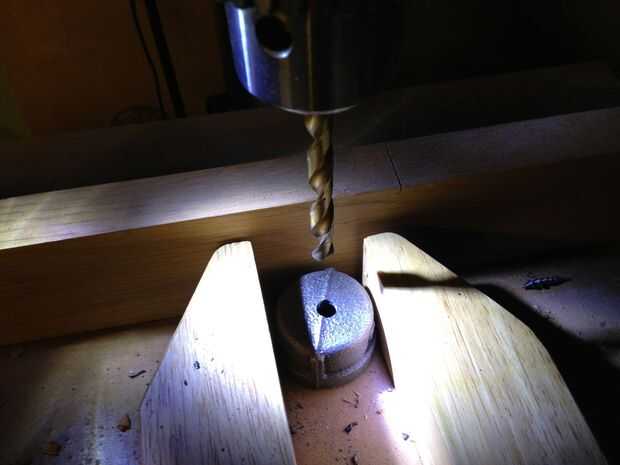

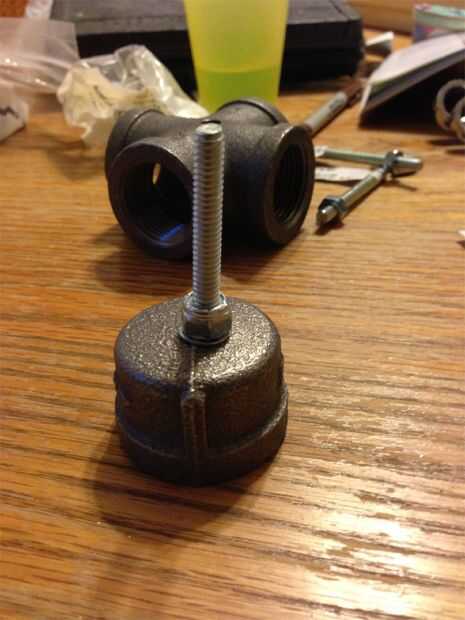

Un gorro se une en el extremo del brazo de lanzar y con un agujero perforado a través de permitir la inserción de un perno.  Se trata de lo que se fija el extremo libre de la eslinga a.

La Asamblea de contraantena conecta el extremo opuesto de la conexión cruzada y dos 8" pezones se unen a los lados de la conexión cruzada.
#next_pages_container {ancho: 5px; altura: 5px; posición: absoluto; top:-100px; izquierda:-100px; z-index: 2147483647! importante;}

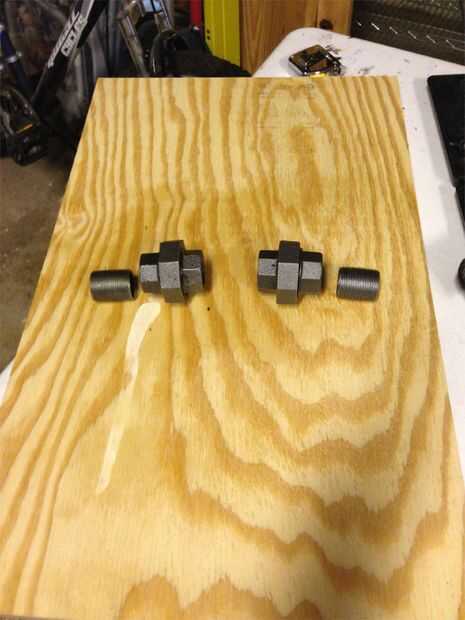

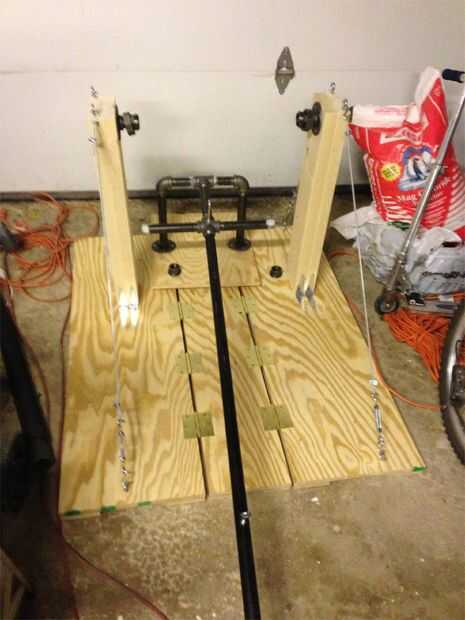

El brazo se fija a los montantes con niples y uniones de tubería de 1".  Enrosque los niples de las bridas en las barras y luego enrosque el lado fijo de la Unión en el niple.
