Paso 3: Construcción de su circuito

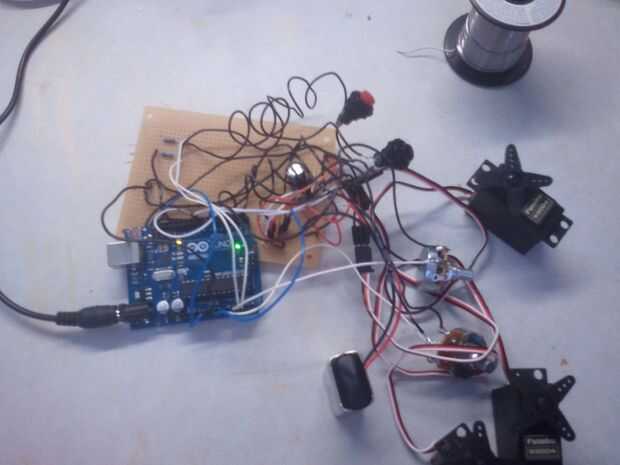

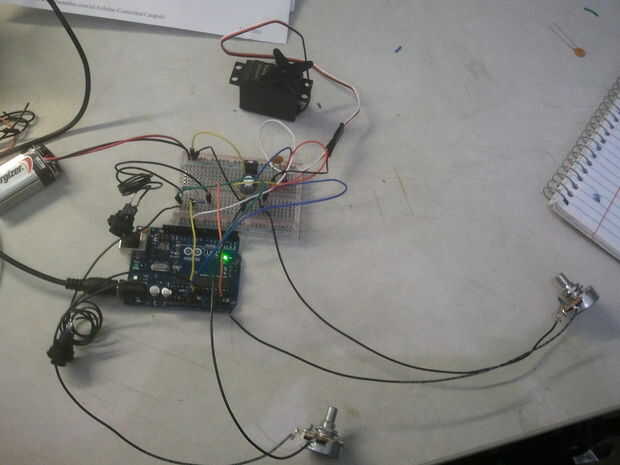

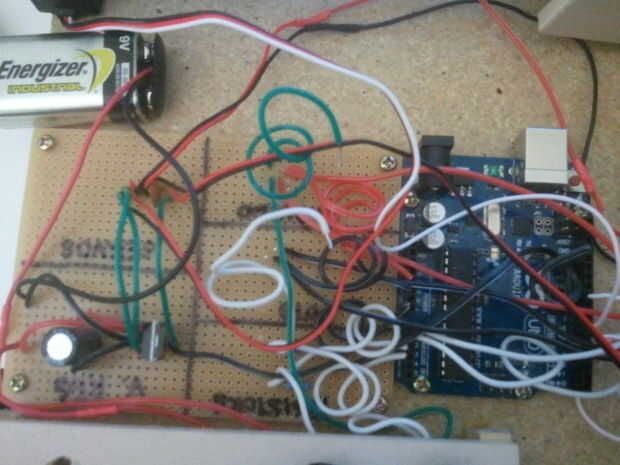

Usted necesitará alguna soldadura y un cautín para la placa de prototipado, también. También en este punto puedes programar tu Arduino para que pueden ejecutar las funciones de su catapulta. Proyecto de UnusualTravis incluye un archivo zip que contiene el programa, que adjunto aquí. El programa es fácil de modificar y podría utilizar algunos ajustes, pero funciona bastante bien como lo existe ahora.
Me encontré con algunos problemas interesantes (de los cuales no tenía ninguna experiencia anterior) durante este ejercicio:
1. el punto medio del potenciómetro utiliza un cable de señal. No colocar la tierra o el poder sobre este punto.
2. sólo hay 3 pernos de la tierra del Arduino y varias conexiones de tierra. Trate de consolidarlas.

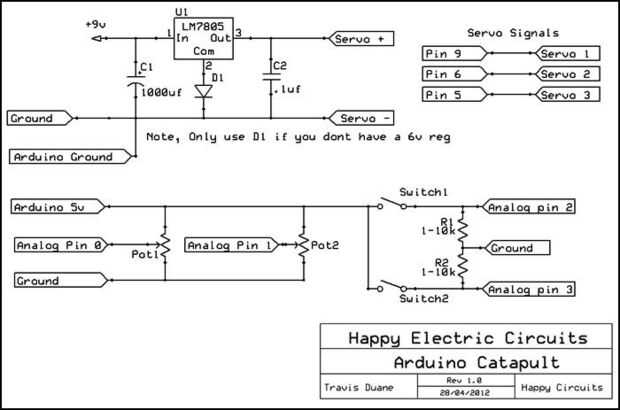

3. los servos se comportan según el pin insertarlos en. Perno tensión controles 9 pin 6 ángulo de controles y pin 5 controla el servo del fuego.
