Paso 3: Preparar electrónica
LED

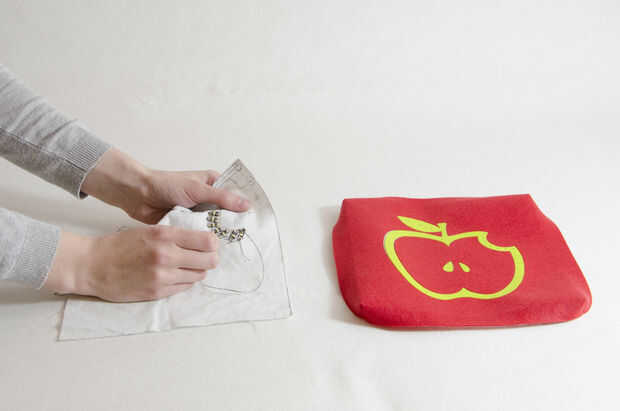

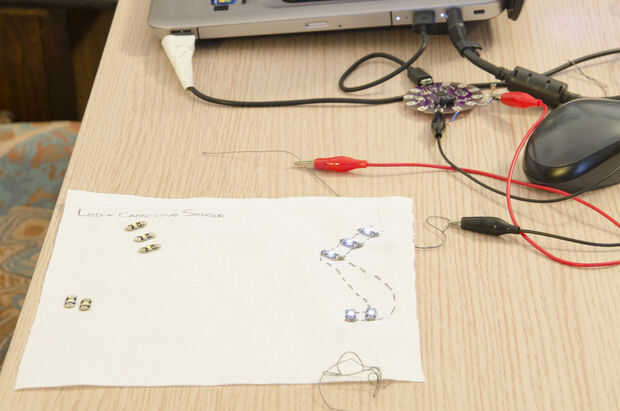

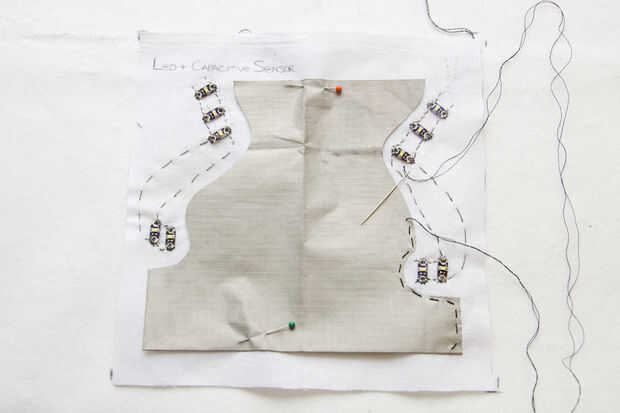

-Tomar el lienzo con las posiciones de LEDs, fijar con el pegamento y coserlas en serie con el hilo conductor; tienes que dejar un hilo largo en el final de la costura. Compruebe con el bosquejo a parpadear (ejemplo básico de Arduino bocetos) si los LEDs están conectados correctamente.
Sensor capacitivo

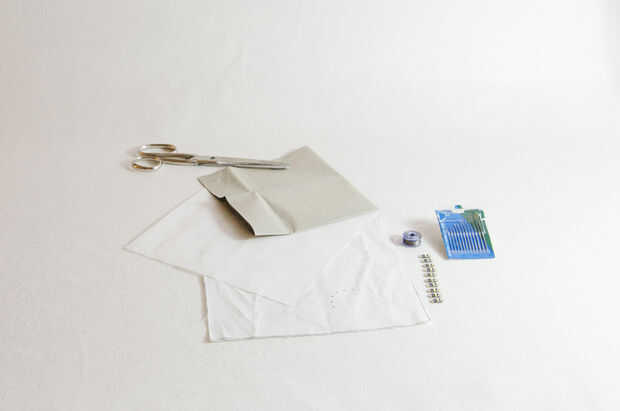

-Tome a la tela conductora, córtelo hacia fuera para que no toque los hilos de LED y coser sus dobladillos en el lienzo con ningún hilo conductor. Coser el centro de la tela conductora con el hilo conductor para permitir el paso de la electricidad.
XBee

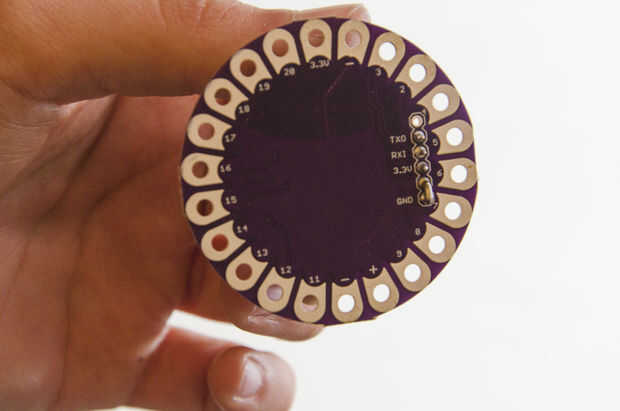

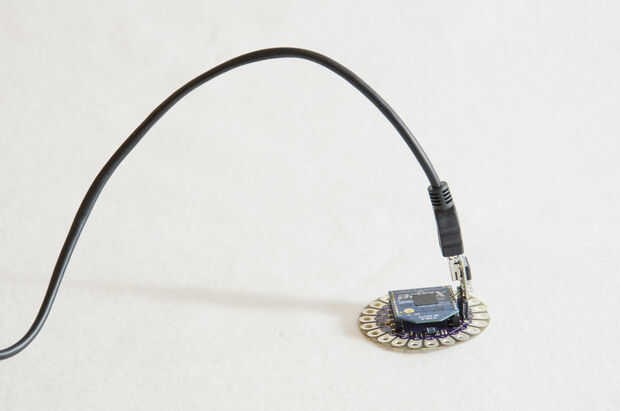

-Para configurar su XBees, el primer paso es conectar el XBee S1 directamente a su PC usando un convertidor de USB UART serial. Pero hay un problema: pernos de shield Lilypad XBee no coinciden con los pines de convertidor USB UART seriales, lo tienes que soldar los 5 Rúbrica femenina pines en la placa Lilypad Xbee, tal como se ilustra en el esquema.
-Para configurar el XBees, debe descargar e instalar el software X-CTU, un programa gratuito de digi.com (para este proyecto hemos utilizado el X-CTU ver 5.2.8.6) y seguir este tutorial (para Windows).
NB. XBee serie 1 + escudo Lilypad XBee
Utilizamos 1 XBee serie 1 + 1Protección Lilypad XBee para cada módulo, para que los niños fácilmente pueden separar módulos sin tocar la electrónica. Si quieres jugar sólo en el modo de alfombra, puede hacer las conexiones eléctricas entre los módulos (reemplazando el velcro con botones de metal y conectar cables eléctricos a los broches de presión). En este caso que la comunicación inalámbrica es ya no son necesarios y la batería se requiere solamente para un módulo. El nombre de sketch es Module_no_XBee.
Interruptor ON/OFF

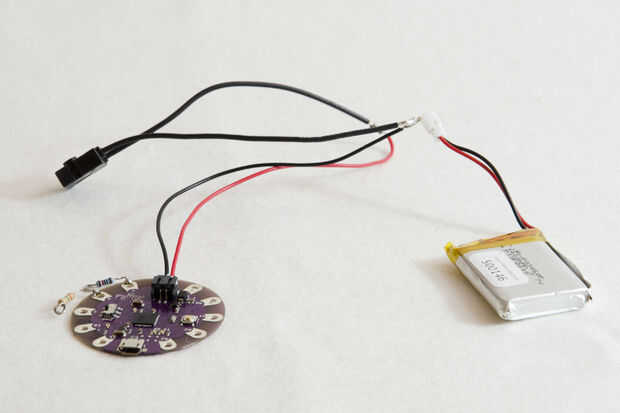

-Para alimentar nuestro módulo decidimos utilizar un 3.7V batería Lipo (1400mA). Para insertar y extraer la batería sin desconectar todo, hemos decidido insertar un interruptor on/off + un cable con conectores JST entre el Lilypad USB y la batería.
-Los cables siguiendo la imagende la soldadura.

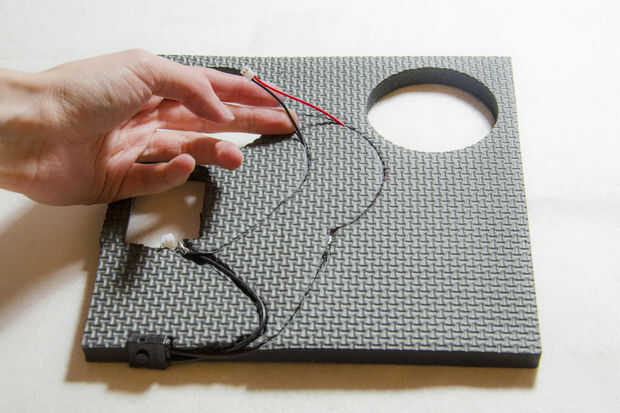

-Grabar con el cortador el botón gris para insertar los cables del interruptor.
Circuito eléctrico

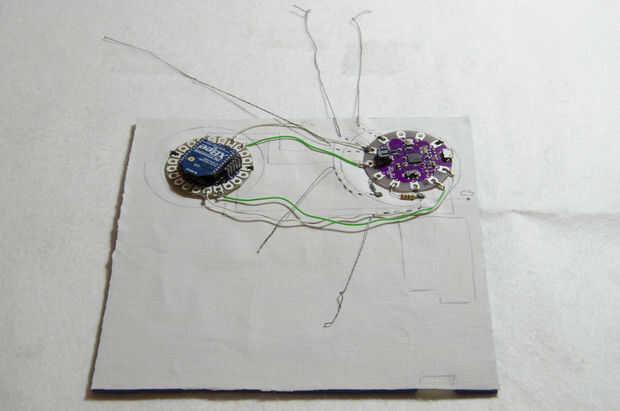

-Fijar el USB Lilypad y el Lilypad XBee shield en un lienzo de 20x20cm siguiendo la posición que muestra en el archivo Fritzingy comenzar con las conexiones del plan, entre el Lilypad XBee shield y el USB de Lilypad. Pegar la tela a la plataforma azul.

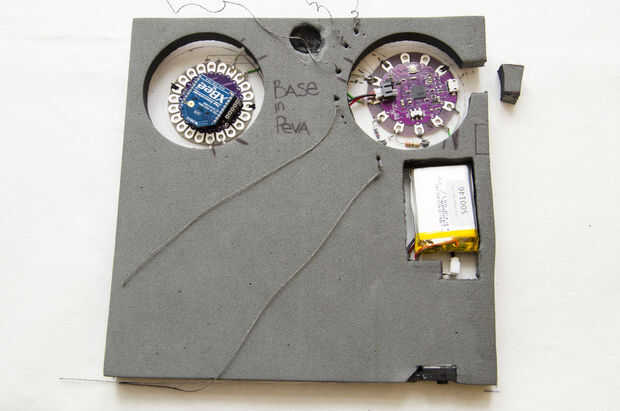

-Corte el cojín gris junto a la micro Lilypad USB de entrada (por lo que puede conectar el cable para subir bocetos) y al lado de la batería (para cambiarlo).

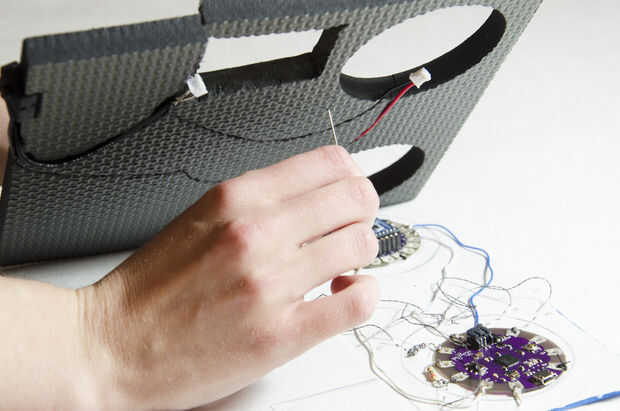

- Realice las conexiones de otras, dejando cables para tirar a través de la almohadilla gris. Fije el botón gris a la lona. Poner las tapas de goma de mascar en los agujeros circulares.
-Conecte el hilo de rosca largo del cojín gris con los LEDs, el zumbador y el sensor capacitivo (teniendo cuidado de no solaparlos).
-Hacer seguro que el circuito funciona antes de proceder!
NB. Usted puede hacer conexiones con cables de cobre o hilo conductor. Inicialmente elegimos hilo conductor con una resistencia de 28 ohms/Ft buti t no fue suficiente y reemplazó con los alambres de cobre. Si usted desea utilizar hilo conductor, se recomienda menos resistencia (4 Ohm/Ft).
