CatGenie: Restablecer un cartucho SaniSolution (5 / 6 paso)

Paso 5: Que haya una Unión...

Bien. Tenemos un Arduino con un LED y cuatro alambres sobresale, el bosquejo (conocido como "programa") cargado en la memoria de Arduino, y nuestra unidad de explotación de CatGenie cartucho extraído con éxito desde el procesador. Hay que conectarlos.

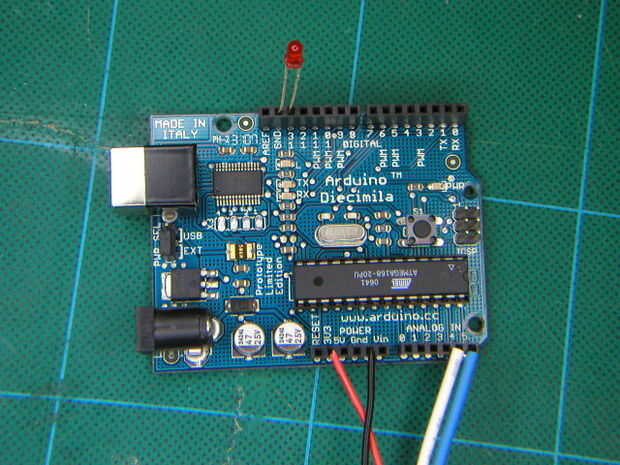

¿Ver los cuatro contactos de plata en el lado del titular? Esos contactos son cómo el procesador se conecta al cartucho. Nosotros les estamos secuestro. Los contactos de plata tienen cables saliendo de ellos a un pequeño conector... Si usted utiliza cables de colores y configurarlo como lo hice en la foto, es fácil como 3.14159. Solo pega el hilo azul en el conector donde el hilo azul es, etc..

Si usted no usa cable de color:

• Conectar el Arduino 3c3 al cable rojo del conector
• Conectar el Arduino GND al cable negro del conector
• Conecte el analógico Arduino en 4 al cable blanco del conector.
• Conectar el analógico Arduino en 5 al cable azul del conector.

Apenas como eso, usted está listo para ir.
