Paso 1: Preparación del cartucho
El Catgenie se comunica con el chip del cartucho a través de los contactos expuestos. La técnica más mentalidad, el Catgenie actúa como un maestro de bus I2C (proporcionando una señal de reloj), y el cartucho actúa como un esclavo. Vamos a añadir nuestro Arduino como esclavo segundo en ese mismo bus.
Para facilitar esto, soldar unos cables a los contactos y estas dentro del cartucho para ser conectada a nuestro circuito de alimentación.
Perforación de agujeros
Puede ayudar a quitar la etiqueta del cartucho como se muestra en la foto de arriba. Hay cuatro conexiones de I/O en el cartucho, cada uno expone a través de dos de los terminales del conector. Contados a partir de la parte superior:
Uso terminal
1 y 2 + 5V
3 no hay conexión
Suelo de 4 y 5
6. no hay conexión
7 y 8 SCL (la línea de reloj I2C)
9 sin conexión
10 y 11 de SDA (línea de datos I2C)
Taladro 4 agujeros en la parte de plástico del cartucho (tenga cuidado de no perforar la placa de circuito), entre los terminales 1/2, 4/5, 7/8 y 10/11.
Conexión de los cables
Encontrar dos piezas de cable de par trenzado y unos pocos milímetros de aislante de los extremos de la tira.

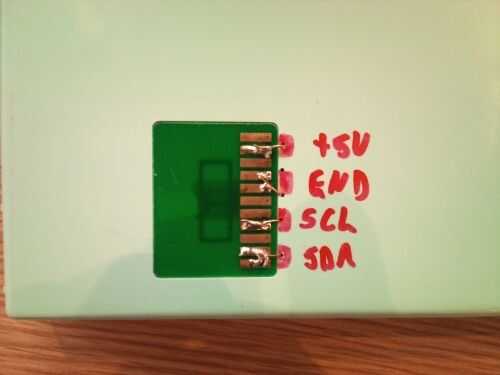

Pasar los conductores pelados de un par de los agujeros de dos, desde el interior del cartucho. Hacer lo mismo con el segundo par y los orificios de la parte inferior dos. Colocar los conductores en los terminales y luego soldarlos a los terminales, como se muestra en las fotos.
Esperamos que usted puede hacer mejor que mi intento de niño-como soldar!
Hacer una nota
Anote los colores de los cables que sueldan a cada conector - necesitarás esto más adelante en el proceso.
