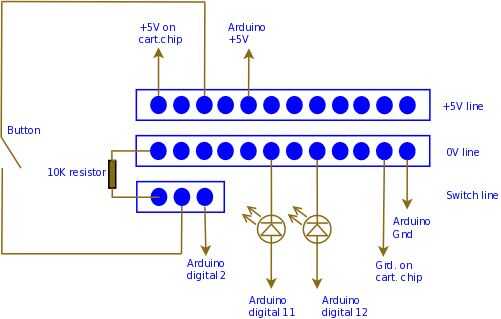

Paso 4: Construir la Junta de tira
- + línea de 5v, para conectar la energía de Catgenie hasta el Arduino y el interruptor
-línea de 0v, fregadero de voltaje de los LEDs y una común para Arduino
-Interruptor de línea, que se tira la línea entrada de Arduino de bajo cuando no está pulsado el interruptor
Sólo cortar un pequeño trozo de Junta de tira y la soldadura en algunos terminales faston. Conectar la tira de la tierra a la franja por debajo de ella soldando una resistencia de 10K entre las tiras.
Los + 5V y tierra líneas desde el chip del cartucho pueden soldarse entonces para 2 de terminales faston. Las clavijas deben conectarse entonces a nuevos cables que se conectan a los componentes o a los conectores Arduino
