Paso 5: Juntándolo
Antes de pegar el tablero de Arduino y tira en el cartucho, conectar el Arduino al PC usando el conector USB. Ejecutar el entorno de desarrollo Arduino y haga clic en el icono 'Serial monitor'. Seleccione una velocidad en baudios de 115200 y pulsa el botón de reset de Arduino.
Debería ver un mensaje de Arduino en el monitor serie. Si no es así, compruebe que subiste el dibujo correctamente. Los dos LED deben parpadear varias veces. Si ellos no comprueban el cableado.
Cuando dice que el serial monitor espera para botón, pulse el botón. Tanto LED deberá encenderse, y el serial monitor debe mostrar alguna información de depuración. El LED debería apagarse. Si tiene éxito, el LED conectado a Arduino digital línea 12 debe destellar. Si no, debe destellar el LED conectado a línea digital 11. Utilicé un LED rojo para el pin 11 y y LED verde para el pin 12.
Si todo ha ido bien, entonces usted necesita cambiar el dibujo en modo esclavo (véase los comentarios en la función setup()). Hacerlo y subir otra vez a Arduino. Tenga en cuenta que ya no funcionará a través de la PC, necesita tener conectado a la Catgenie ahora.

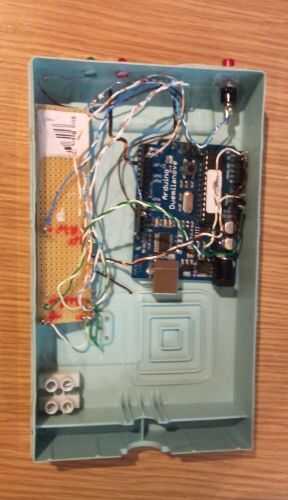

Puede pegar el Arduino y tabla de la tira en el cartucho de una pistola de pegamento.
