CAVAPS: 8 canales regulador/programa/grabadora

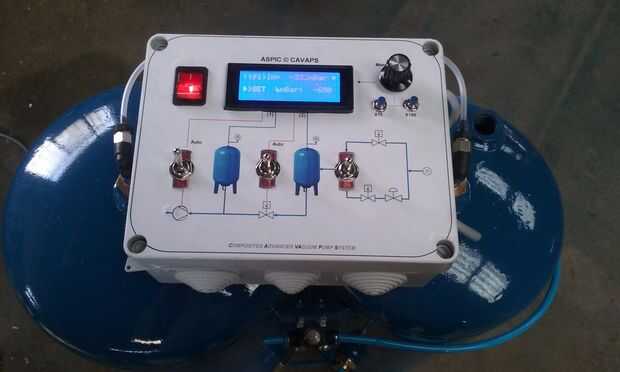

Composites Advanced VAcuum Pump System

Al principio, estaba buscando un regulador de la bomba de vacío para evitar la solución de la pérdida controlada y a reducir el tiempo de funcionamiento de la bomba.

Pero "quién puede hacer grande puede hacer pequeño" o más lo que podemos tenemos ;-)

Así que con este regulador, de hecho, podemos, al mismo tiempo:

-regular la bomba de vacío

-regular el calentador de

-hacer pasos programa

-registrar medida

Y esto en independiente de 8 canales de entradas de medición.

Más otros canales se pueden sincronizar...

Arduino Mega escudo

Basado en una placa Arduino Mega2560, un protector específico permite conectarse directamente a las entradas las puntas de prueba, la potencia de salida e incluye una tarjeta SD de RTC.

Capacidad y tipo de entrada del canal

8 entradas individuales como:

-Termopar de tipo K (usando el MAX6675)

-Sensor de temperatura DS18B20

-sensor de presión embended 4 MPXV4115V

-cualquier sensor analógico que van de 0-5V

Modo de salida y la regulación de canales

8 salidas disponibles como encendido/apagado (para relé o triac) o como PWM.

Regulador como la histéresis o PID, normal o invertida.

Programa pasos, sincronización de canales

Cada canal puede funcionar como:

-continuo (sin regulación)

-objetivo continuo (regulación sobre un valor fijo)

-realizar un máximo de 20 pasos con valor definido de tiempo y destino y con posibilidad de calcular automáticamente rampas de destino

Grabador SD

8 entradas pueden grabarse en un momento de intervalo fijo en una tarjeta micro SD

Multi hilo

Todo canal ejecutar en modo "multi threading", es decir mostrar o configurar un canal no dejará de otras funciones.
