Paso 6: Conexiones de componentes...

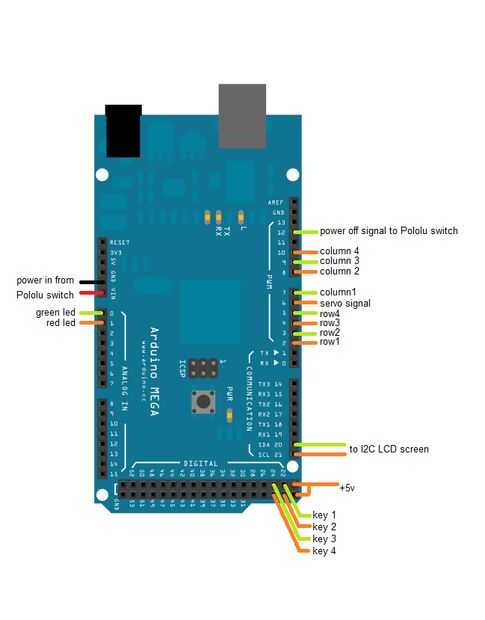

Si utiliza el código que escribí, la electrónica Conecte a Arduino como esta.
2,3,4,5 están conectados a la collums vertical del teclado de izquierda a derecha
6 es la salida PWM para el servo
7,8,9,10 están conectadas a las filas horizontales del teclado
12 está conectado al interruptor de chip en el puerto de apagado
A0, A1 están conectados al verde led con resistor, resistor rojo respectivamente
SDA, SCL, + 5v y gnd en el Mega están conectados a la SDA, SCL, + 5v y gnd de la LCD I2C detrás
tierra está conectada a un lado de todos los interruptores reed clave.
22 se conecta a la llave 1 reed switch y tierra (cuando el interruptor reed está disparada 22 es baja)
23 está conectado a tierra y el interruptor de llave 2 láminas
24 está conectado a tierra y tecla 3 reed switch
25 se conecta a tierra y el interruptor de la llave 4

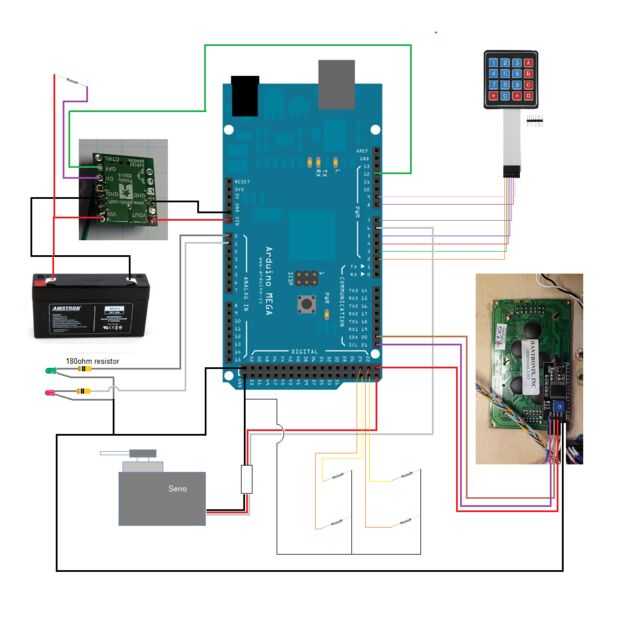

(véase el dibujo para todas las conexiones)
Os preguntaréis por qué se separan las conexiones todo el Mega en vez de concentrarlos más o menos en el mismo lugar. Originalmente se escribió el programa para un Uno. Cuando descubrí que tenía más programa de los que cabrían en un Uno me cambiaron a la Mega pero no alterar las conexiones de pin. Puesto que el programa ya trabajado, por qué arreglar lo que no se rompe.
