Paso 3: Panel estructura

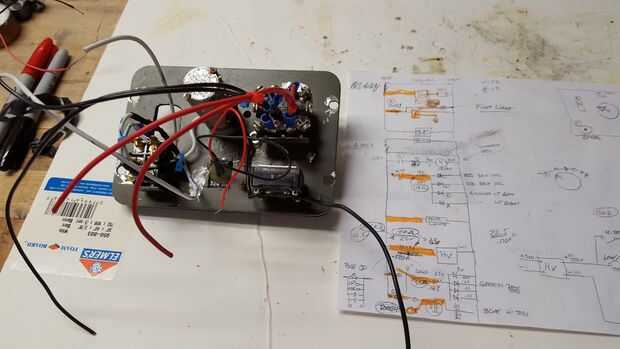

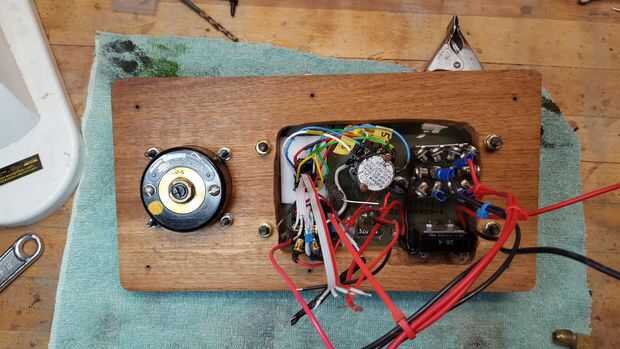

Sabía que el cableado sería un poco complejo por lo que yo mismo dibujé un esquema para hacer las cosas bien. No quiero disparar problemas esto después de la construcción o peor freír algo debido a tensiones, etc.. También me tomé mi tiempo para soldar los alambres con un montón de líder para facilitar la instalación.

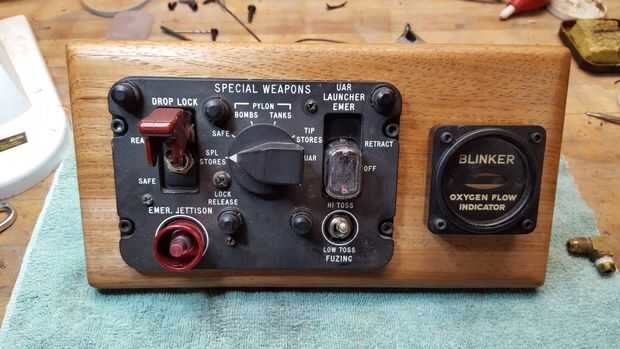

La parte inferior izquierda tiene un pulsador de emergencia EC725 así que decidí utilizar un destellador y plash el LED rojo. Así que compré un flasher que operaría en 9 vdc y conectado al pulsador.

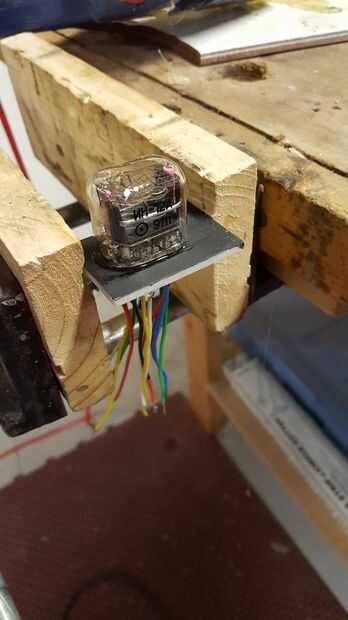

Usé un tubo Nixie IN-12A ruso. Para conducir el alto voltaje utiliza un convertidor de voltaje de cámara desechable DC que ups la 1.5VDC batería 170 CC. Hay un montón de instructables en cómo hacerlo así que no entraré en eso aquí. Sin embargo, el tubo nixie es un sorteo rápido abajo de una sola batería AA por lo que he instalado un cargador de baterías dentro de la caja de munición para mantener el nixie powered. El cargador tiene una batería de NiCad para actuar como un condensador /voltage para sostener el cargador en tensión cuando.

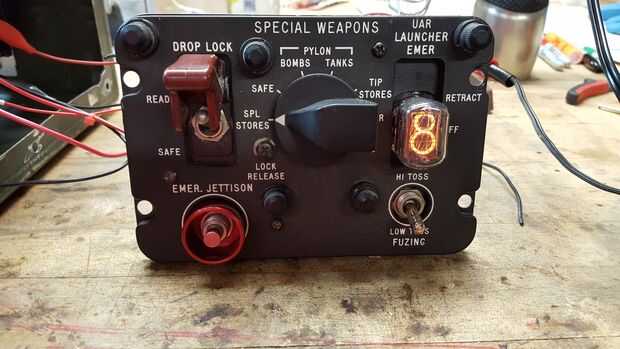

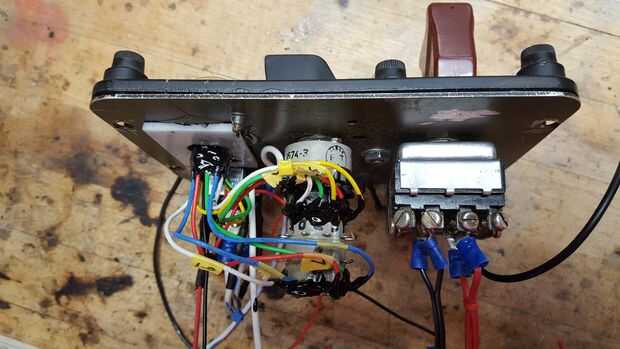

Nota el panel de la bomba tiene un "gran sorteo" y un "tiro bajo" fusible de interruptor. Así que decidí utilizaría un polo del interruptor de 6 polos para controlar las cifras de Nixie... Cuando en tiro bajo, los conductores del LED verde se energizan para césped... entonces una vuelta a la gran sacudida posición entonces... Luz de LEDs azules (para el cielo). Al girar la perilla central en sorteo baja obtener dígitos 0 - 4 última posición es nixie está apagado. En tiro alto, izquierda a derecha en el botón usted obtiene 5-9.
