Paso 2: Paso 2: fabricación y montaje

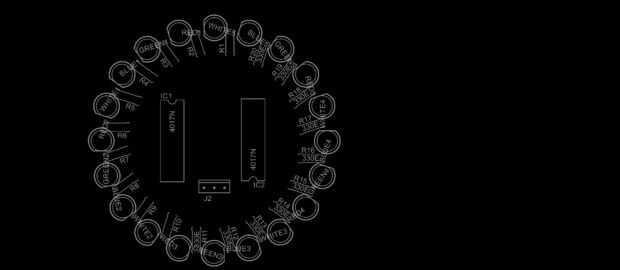

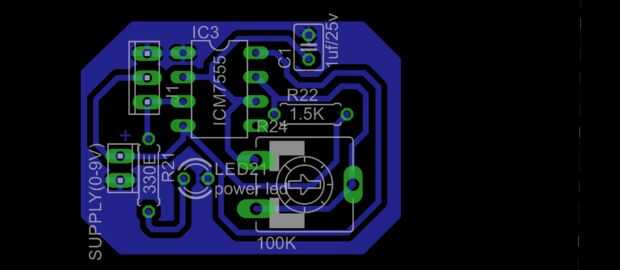

PDF del PCB lay out está conectado con esto... La ronda se está mostrando la unidad que contiene 20 leds, 330E resistencia para cada led, 2 IC CD4017 siguiente controla unidad que reloj generado ciclos con la ayuda de 555 IC... La velocidad del led puede ser controlada variando la posición de la olla. Combinando la voluntad darle circuito simple de un chaser de LED usando CD 4017 IC. 4017 es un contador de década CMOS IC. También se llama contador o divisor. Con la ayuda de este chip puede construir fácilmente un buen LED persiguiendo efectos. Este IC tiene 10 salidas, al que hemos conectado 10 LEDs en el circuito dado. La corriente máxima en por salida es 15mA, por lo tanto no use LEDs con rangos de corriente más que 15mA. El circuito puede funcionar con una fuente de batería o alimentación de 9 voltios.
