Paso 3: esquemas

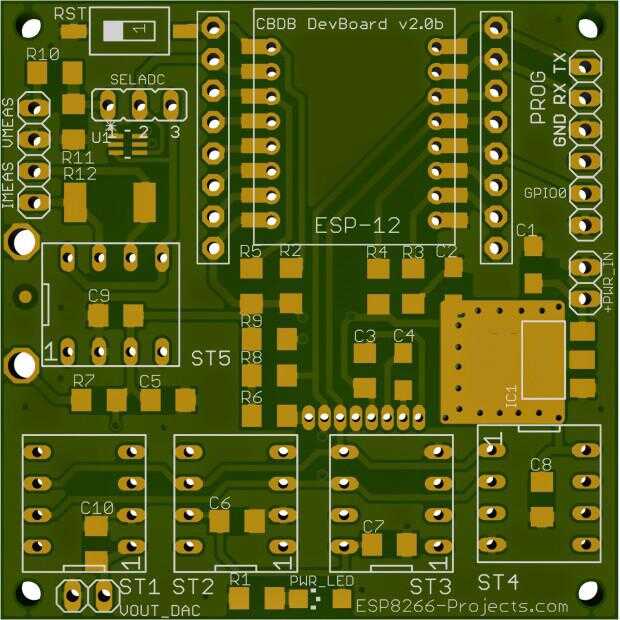

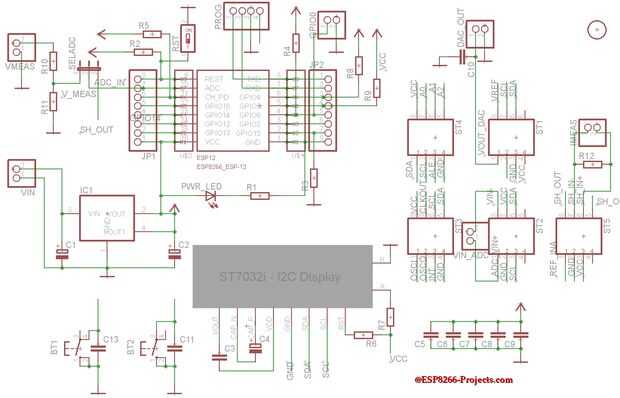

Como se puede ver en el esquema anterior, una verdadera Junta de desarrollo completo de las funciones en un PCB de tamaño 5 x 5, lo suficientemente pequeño para fácil integrar en su ecosistema de trabajo de aficionado:

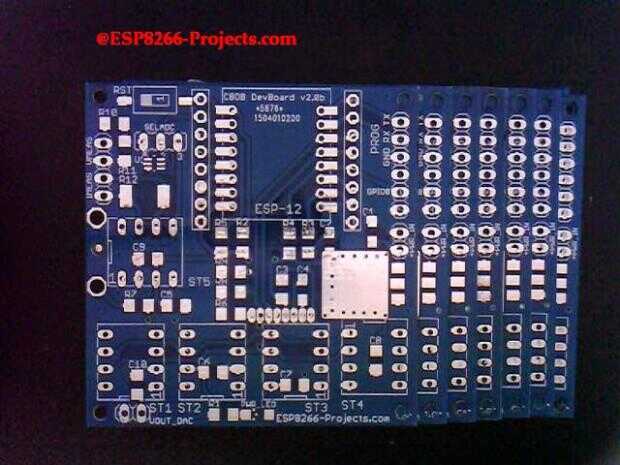

Último diseño revisión de PCBs de la fresca nueva v.2 de ESP8266 Dev Board acaba de aterrizar en mi escritorio y es sin duda el siguiente paso en experimentar en el mundo de Internet. Diseñado con la facilidad de uso y flexibilidad en mente le ofrecerá interminables horas de experimentar, programación y desarrollo de sus propios proyectos:
