Paso 4: Soldadura y pruebas PSU

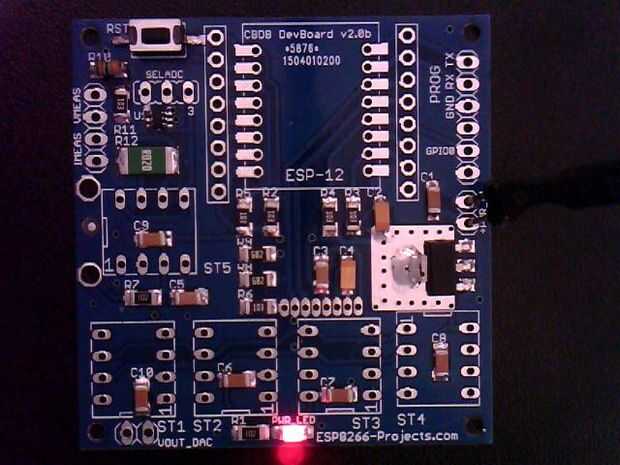

Después de terminado el SMD que suelda, limpieza y enfriamiento, es cómo se ESP8266 CBDBv2 evolución DevBoard, listo para probar el regulador incorporado.
Se realizó prueba de regulador de fuente de alimentación con energía suministrada de un paquete de baterías de iones de litio y también de una unidad SMPS 5V estándar bajo una carga decente 500mA. No hay oscilaciones sobrecalentamientos o desagradables, ve bien hasta 800mA. A 800mA miradas calientes (38 C) pero el disipador de calor adecuado calculado doble cara área es hacer el trabajo derecho:).

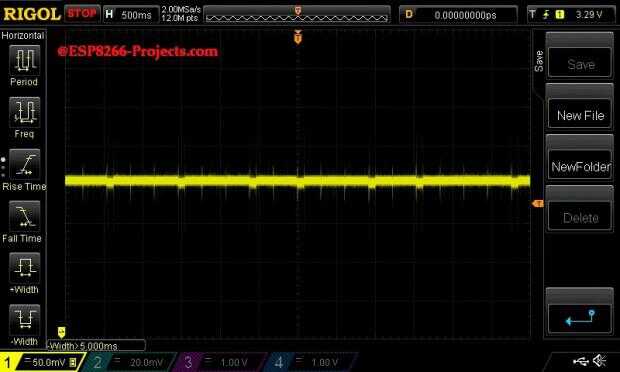

Sé que es un gran debate estos días sobre requisito de 1A para los módulos de ESP8266, pero de todos mi experiencia y la información, al menos con los módulos ESP-07/12 tuve en mis manos en los últimos meses, no fueron nunca superan el margen de 250mA. De hecho, tengo un módulo de funcionamiento por meses ahora como un registrador de temperatura/webserver y el consumo de energía se ve constantemente como en la imagen siguiente:
ESP-01 módulos de alguna manera se ve diferente en una mala manera. Por algunas razones imprevistas algunos módulos ESP-01 antiguos que tengo también no pueden ser programados usando alimentación directamente desde mi CP2102 USB adaptador, como ESP-07/12. No hay suficiente jugo para ellos.
¿Por qué? Si encuentro algún tiempo adicional será tomar un vistazo. No tengo más interés en ellos como muy limitada en el término de Capabitility de la entrada-salida.
Si es alguien que tiene la respuesta, por favor compártela con nosotros.
