Paso 3: Diseño de una fuente de DC
La electrónica produce un suministro de corriente alterna variable de 14Vac y 350 mA. a la placa de LED. Esto sale del transformador de salida final. Hay un montón de electrónica conduce el transformador, presumiblemente garantizar que el resultado final es una constante corriente en los LEDs. En la placa de LED es un diodo de rectifiying, un par de condensadores y resistencias de una (y los LEDs en serie). Este da una media onda rectificador y bomba de carga. Esto significa sin desoldadura los LEDs y con un osilliscope es muy difícil para asegurarse de que el ciclo actual y el deber en realidad en los LEDs. Lo único para ir era 9.6Vdc resonably constante a través de los 3 LEDS.
Combinado con el cotizado 4.5 W esto daría alrededor de 450 mA. Como los LEDs pueden ser pulsaciones (por lo tanto menor calor disipation) planeaba aplicar alrededor de 350 mA como una fuente constante de CC.
En este momento robaron un útil circuito de Dan - ver

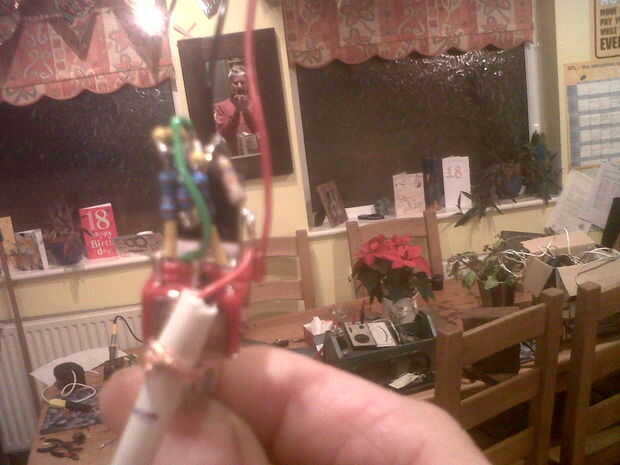

Usé un MosFET, transistor NPN, resistor de colector (47Kohms) y una selección de resistencias de detección actuales (1.5ohms, 4.1ohms). Acabo de comprar todo lo que tenía la tienda local. Éstos dieron 370 mA y 180 mA a través de los LED para proporcionar un modo de alta potencia y una modo de ahorro de batería.
Para la batería, encontré un viejo taladro inalámbrico con 14,4 baterías recargables. Como estaba cansado, apenas dio 12V, pero todavía a 1,5 AH eso bicicleta 4 horas luz tiempo en alto brillo. Finalmente probablemente a comprar una fuente de batería más pequeño de León.

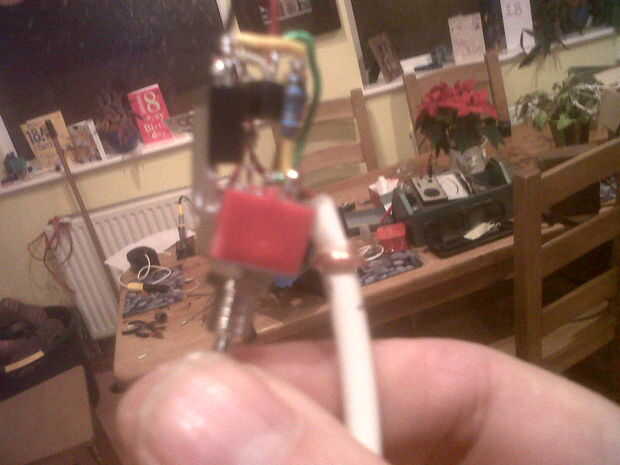

Clave de mi plan era conseguir toda esta electrónica y un interruptor DPDT dentro de la vivienda existente. Así que compré un interruptor de posiciones de sub-miniatura 3 con cubierta impermeable.
