Paso 4: Construir la electrónica
![]()
![]()
Después de taladrar los orificios terminales de GU10 en la base de la electrónica de cápsulas para tomar el interruptor y el cable de la batería, era capaz de deterimine el espacio para la electrónica, iba a ser un ajuste apretado. Presentar un bisel en la base, dejando el interruptor para que apunte un poco hacia arriba en lugar de hacia atrás. Esto da más espacio para la electrónica y hace operatiing el interruptor más fácil una vez en la bicicleta. Básicamente la construí soldando transistor conduce a uno al otro tan cerca como sea posible, y luego soldar resistencias y unirse a unos lleva tan ajustadamente como sea posible entre el interruptor y el paquete del transistor. Utilicé trozos de aislamiento de cable pelado fino para aislar lo conductores dondequiera posible.
También es necesario modificar el circuito de la placa de LED. Unsoldered el diodo y el resistor. Reemplacé el diodo con un trozo de alambre derrochado. No quitar los condensadores como pensé que dé algún interruptor de espiga supresión.

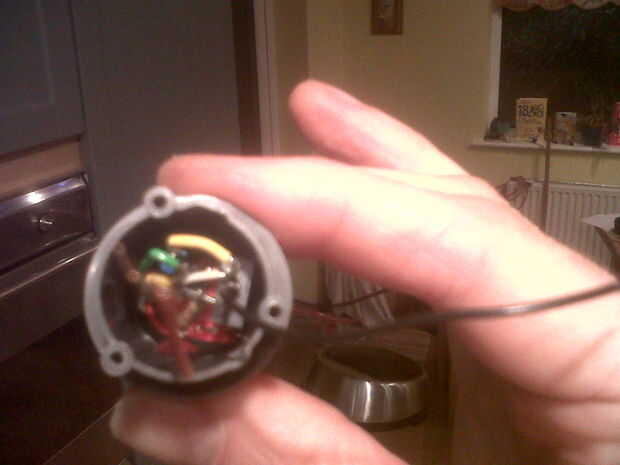

Después de mucha prueba y soldadura de plomo muy corto que pude deslizar la electrónica en la cápsula, empujando la palanca del interruptor y la batería de plomo a través de los orificios terminales, coloque la tapa de la electrónica, meter dos cables finos a través del orificio de la tapa existente, listo para soldar a la placa de montaje.
