Paso 3: Resumen de modelado 3d

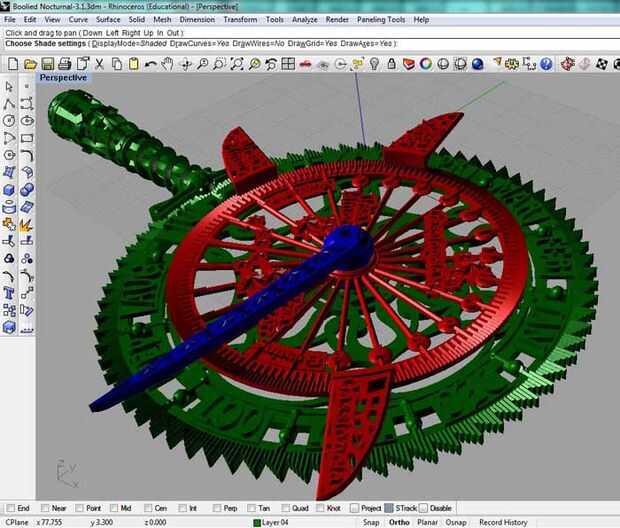

En Rhino, colorea los 3 componentes diferente para distinguirlos visualmente:

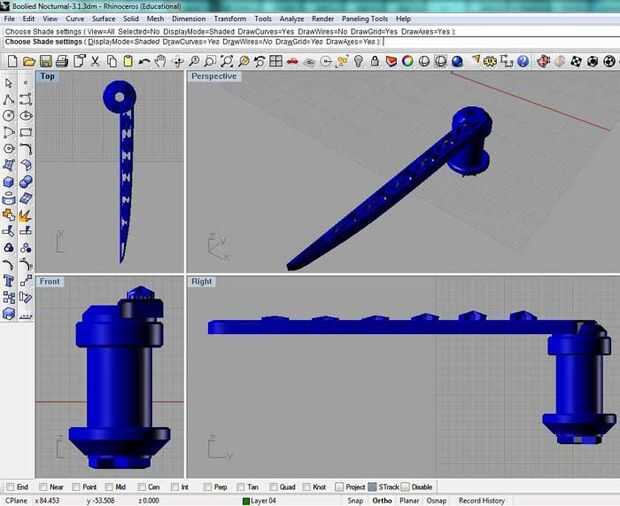

Dial A es azul

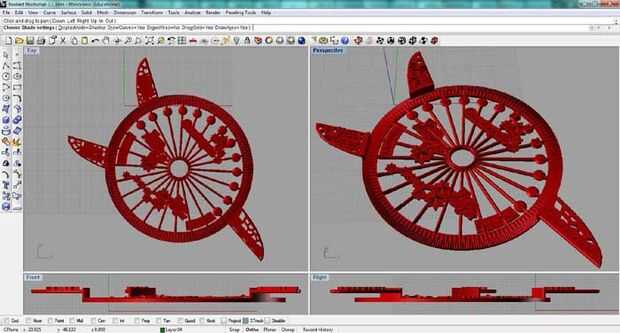

Dial B es de color rojo

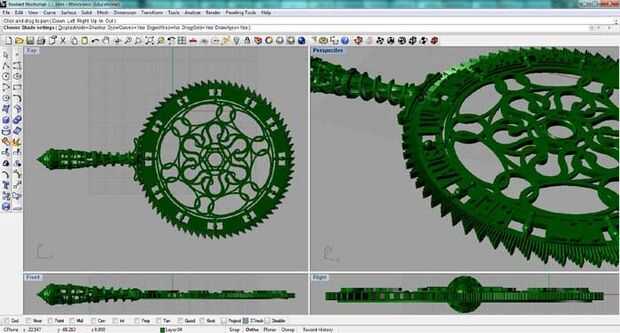

la pieza principal es de color verde
Estos objetos 3d se construyen de muchas piezas. Por ejemplo, el componente verde tiene 365 formas geométricas dispuestas simétricamente alrededor de su circunferencia, sólo para los días. El número total de componentes en el modelo 3d de stardial es aproximadamente de 1.000. No es tan difícil modelar como uno podría pensar. Por ejemplo, las 365 unidades alrededor del perímetro son sólo 73 conjuntos idénticos de 5 unidades.
Que ilustran cada paso en el modelado de este objeto puede ser demasiado largo para un instructable. Sin embargo, uno podría modelo un stardial igualmente bien-funcione mucho más rápidamente. Por ejemplo, cada uno de los tres componentes podría ser esencialmente plana. Imprimir y armar el documento PDF Stardial nocturna ayudaría a ver la simplicidad esencial del diseño y función. Es un gran lugar para comenzar. Mi diseño es mucho más diseño intrincado que sea necesario, pero es cómo ruedo.
Mi instructables anteriores 2 a pie a través de los pasos del modelado actual de edificio dos modelos 3d de diferentes forman de principio a fin. Aquí están:
