Paso 1: Construir la estación de #cellfie
La estación de #cellfie un microscopio DIY muy sencillo lo suficientemente potente como para imagen de células de mejilla humana con un smartphone. Se basa en la platina del microscopio impresionante $10 smartphone, pero con algunos ajustes leves a la platina y el mayor aumento-lente desde una webcam barata, utilizada en microscopio DIY – gracias a Marc Dusseiller para el Consejo (y para el objetivo original de la webcam) de Hackteria. Todo el crédito va a los hacks que inspiraron.
Materiales necesarios
- 3 pernos de carro (M8x150mm)
- tuercas de x 11 (M8)
- 12 x arandelas (M8)
- 1 x tuerca redonda estriada o tuerca de mariposa (M8)
- plástico o madera contrachapada base (10-20 x 200 x 200 mm)
- 2 láminas de plexiglás (3 x 200 x 200 mm), para la etapa de cámara (arriba) y platina (medio)
- La lente de una webcam barata (las instrucciones para quitar la lente pueden encontrarse aquí)
- LED, haga clic en la luz (la luz brillante a menudo funcionará)

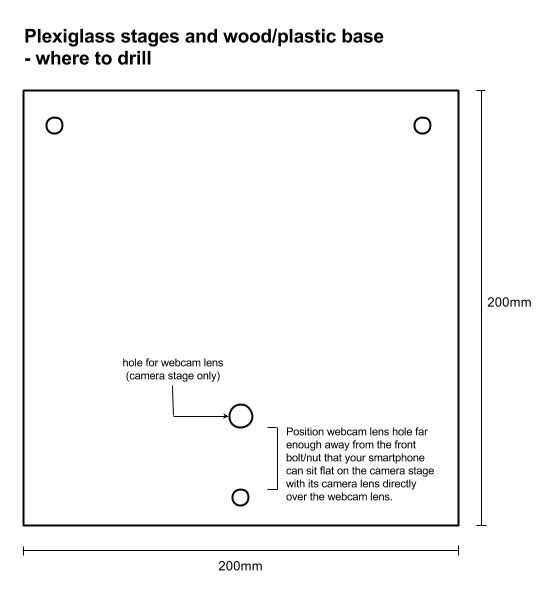

Cuidadosamente perforar agujeros correspondientes en la base y dos láminas de plexiglás en las posiciones indicadas en el diagrama (para consejos sobre cómo hacer esto usted pueden seguir las instrucciones impresionantes desde el microscopio de smartphone de $10). Hacer un agujero adicional en el centro del plexiglás cámara como se muestra, apenas lo suficientemente grande para adaptarse a su lente de la webcam. Introducirlo en el agujero para que el extremo con la más amplia lente curvo quede al ras con la parte superior de la etapa.

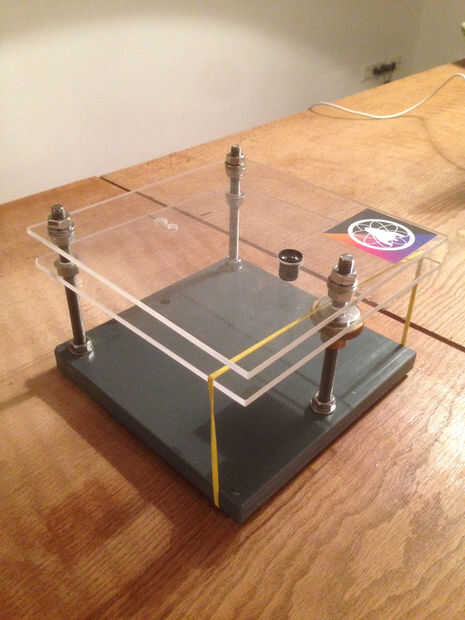

Montar las piezas de la etapa como en la imagen. La platina es apretada por una banda elástica y puede sube o baja para ajustar el foco girando sólo la parte delantera de tuercas con estrías (o, si no puede encontrar uno de esos, una tuerca de mariposa no). La etapa de la cámara se encuentra por encima de la platina y debe permanecer fija en posición.
