Paso 7: Arduino Nano sensores módulo

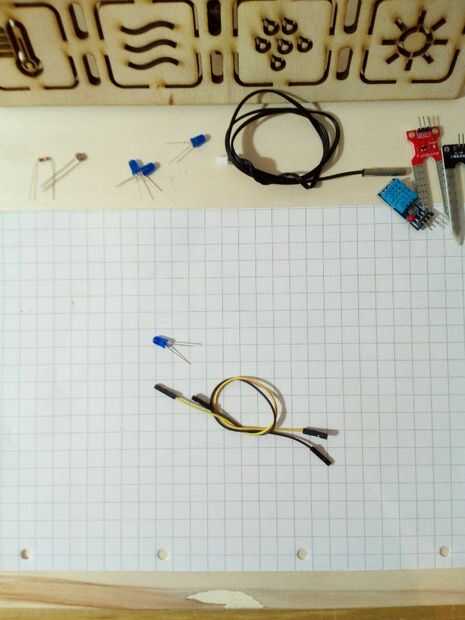

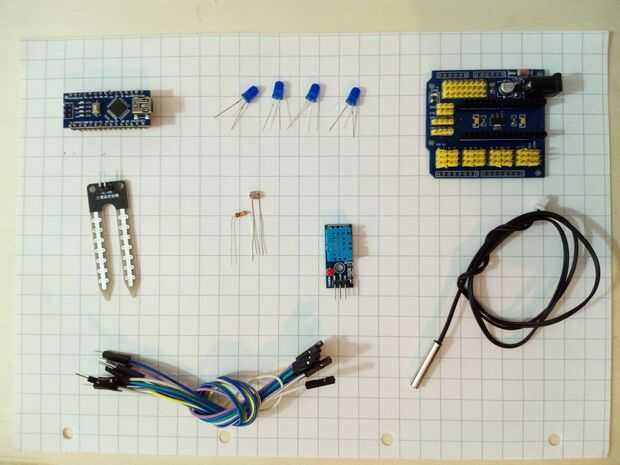

Vamos a preparar dos módulo de sensores.
Instrucciones son las mismas, una parte del firmware a flash, difieren en la identificación del nombre del dispositivo.

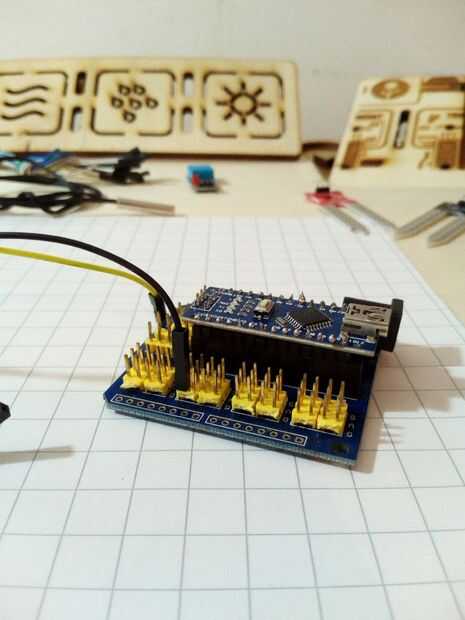

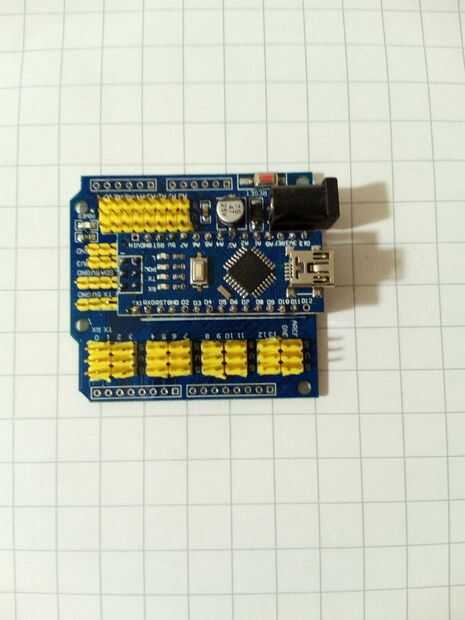

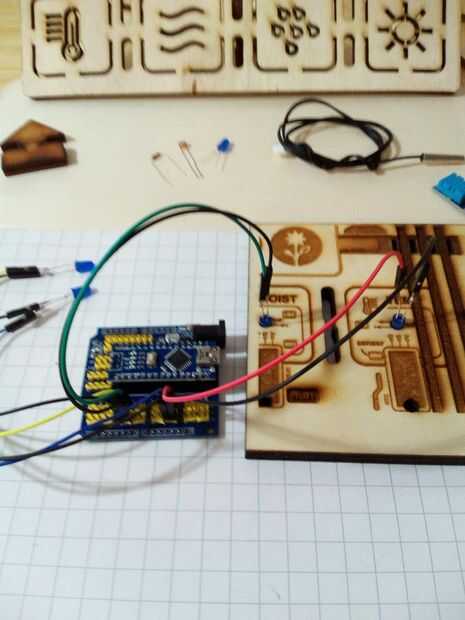

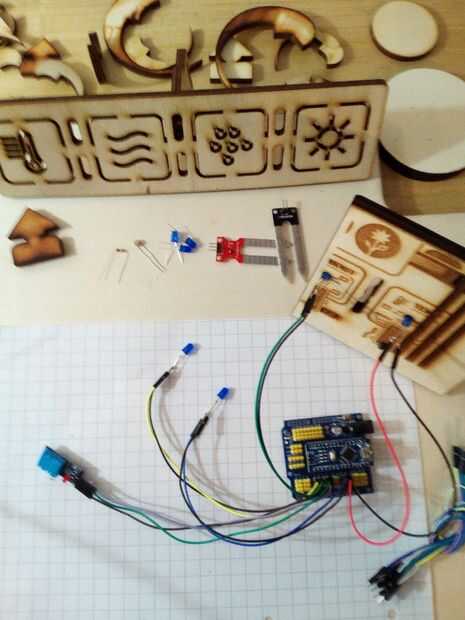

- Inserte el Arduino Nano en el protector del Sensor

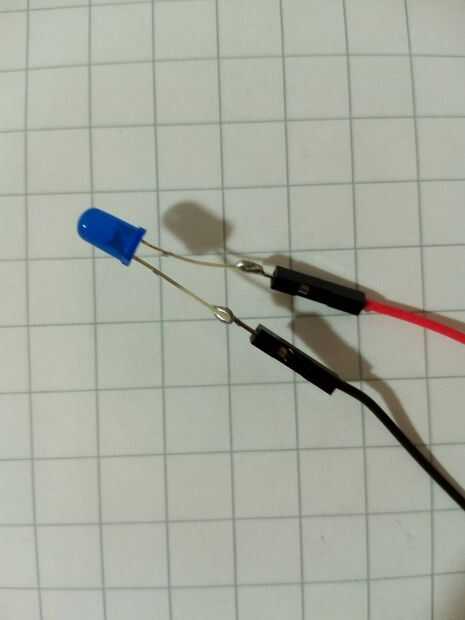

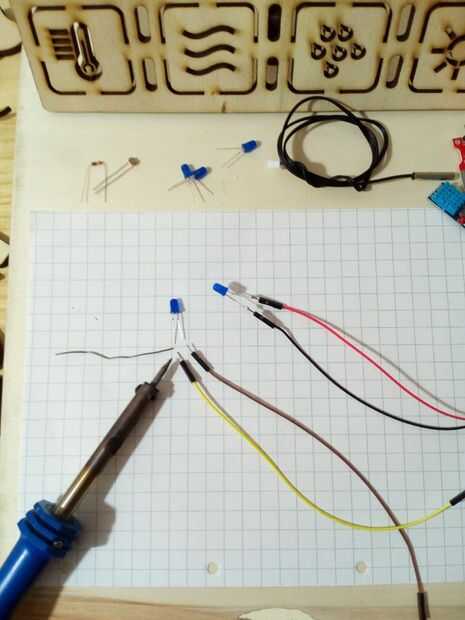

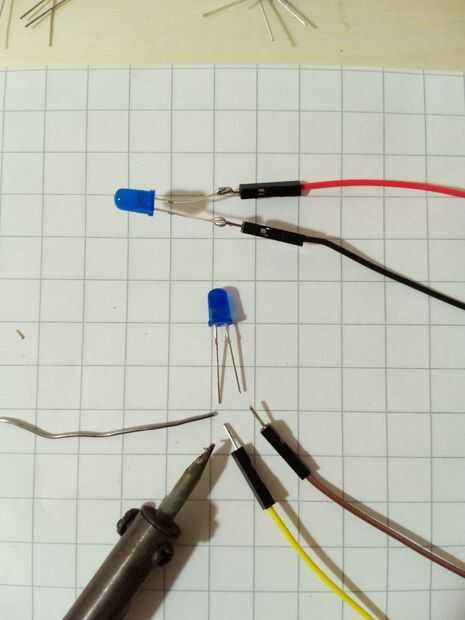

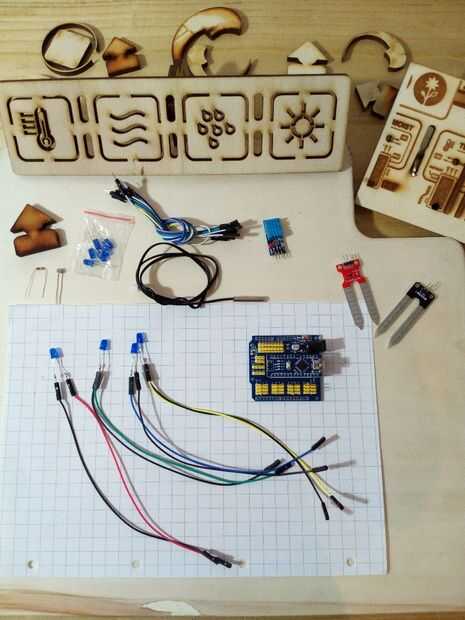

- Únete a los leds a los cables, ya sea soldadura o utilizando conectores hembra
- conectar el led al pin correspondiente (según se informa abajo)

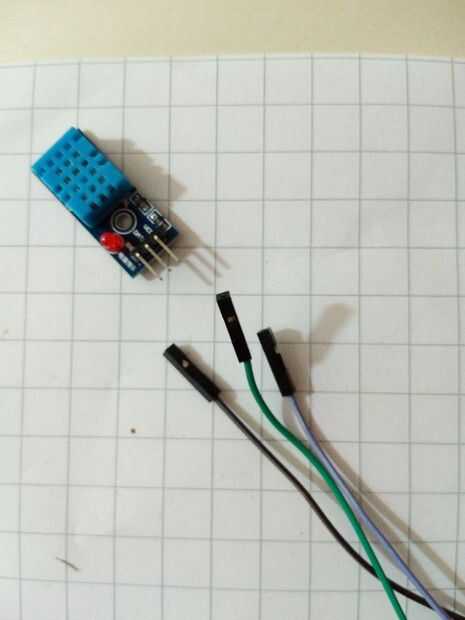

- Conecte el módulo DHT al escudo

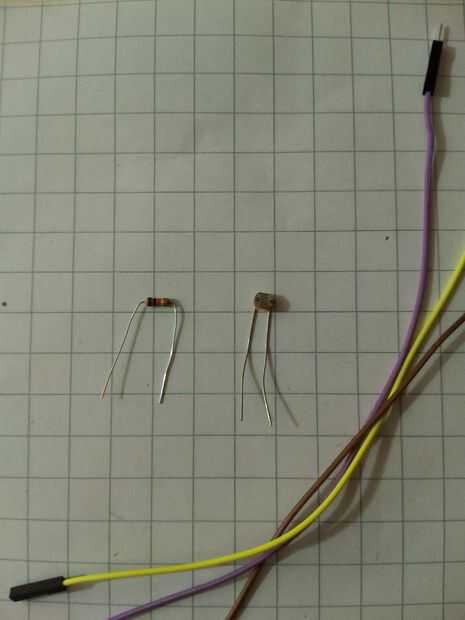

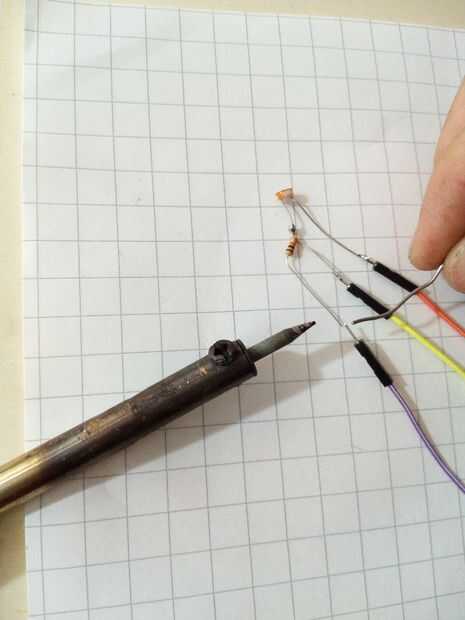

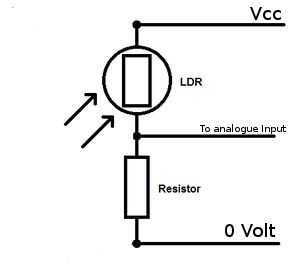

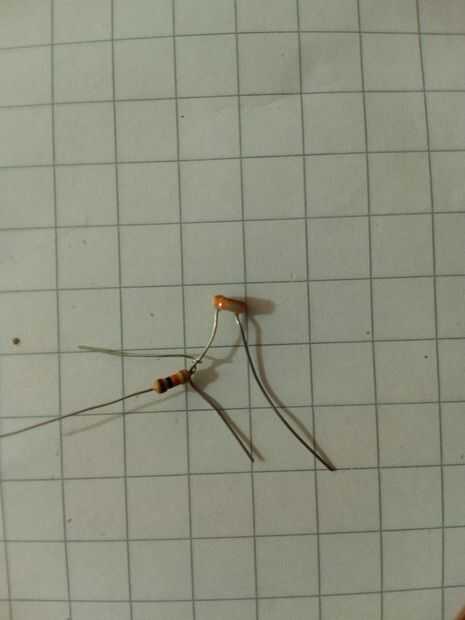

- preparar el sensor de luz , para soldar una resistencia de 10KOhm a uno de sus pines (como se muestra en la figura); el perno resultante entre la fotorresistencia y el resistor de 10K será la señal
- Conecte el sensor de luz para el escudo

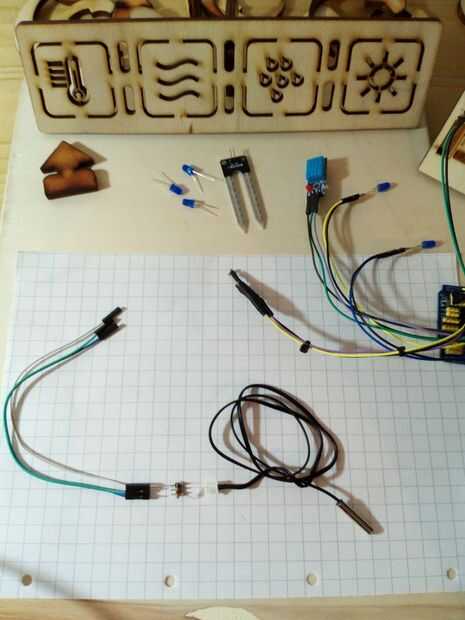

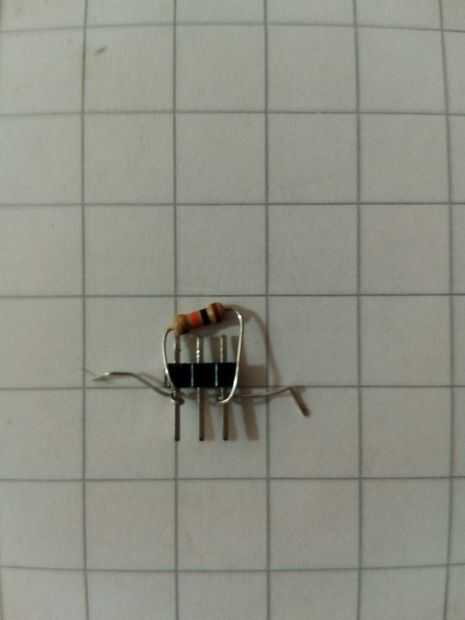

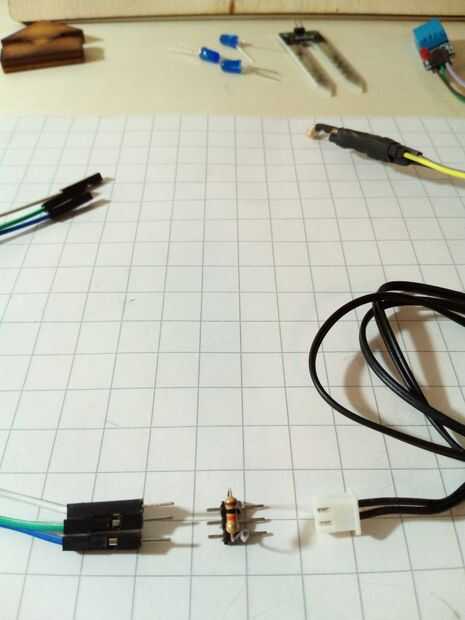

- Prepare el sensor NTC con un resistor de 10 K como lo hicimos para los sensores de luz. Puede utilizar un conector macho para soldar el resistor, como se muestra en la figura

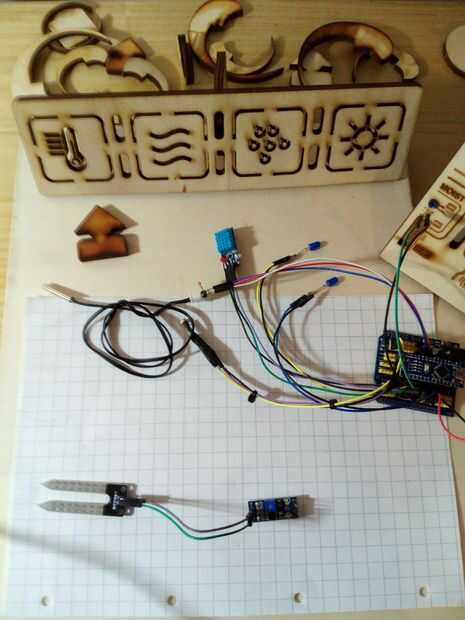

- conectar el higrómetro HL01 con el escudo de los sensores como se muestra en la figura

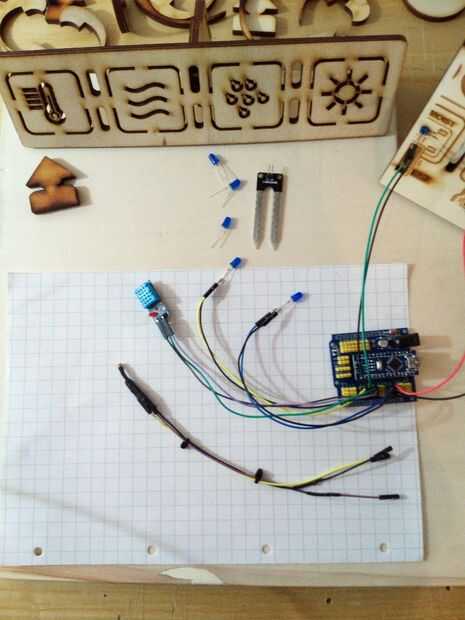

Cableado:
LS1 (sensor de luz LDR)---PIN A7---> >>> LED PIN---D4;
DHT11 (humedad)---PIN D7---> >>> LED PIN---D5
HL01 (higrómetro)---PIN A1---> >>>> LED PIN---D10
NTC (sonda de temperatura)---PIN A0---> > -> > LED PIN---D11
ALTAVOZ---PIN A2
Firmware:
Flash esta dos firmwares en los módulos correspondientes:
