Célula de Sensei - construcción de un invernadero automatizado Edison Intel y Arduino (8 / 10 paso)

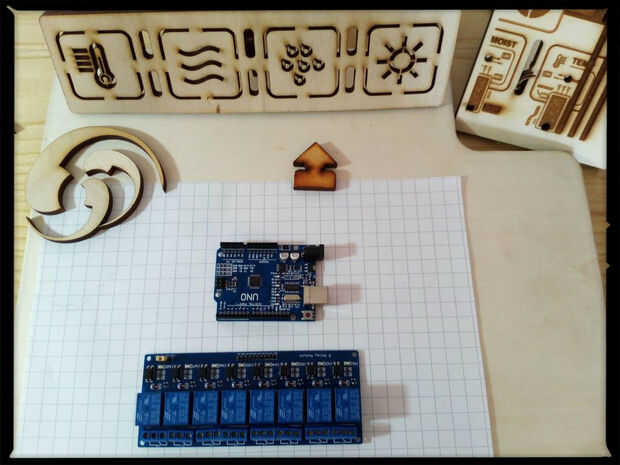

Paso 8: Arduino Uno - módulo de relés

• Conecte el blindaje del relé para el arduino tras salida de abajo
• Quitar el puente entre VCC y JD-VCC
• El escudo de relés a través de un 5V separed JD-VCC y GND de la alimentación

De cableado:

8RELAY---PIN IN1--->>> ARD UNO PIN D9;

8RELAY---PIN IN2--->>> ARD UNO PIN D8;

8RELAY---perno IN3--->>> ARD UNO PIN D7;

8RELAY---PIN IN4--->>> ARD UNO PIN D6;

8RELAY---PIN IN5--->>> ARD UNO PIN D5;

8RELAY---PIN IN6--->>> ARD UNO PIN D4;

8RELAY---PIN IN7--->>> ARD UNO PIN D3;

8RELAY---PIN IN8--->>> ARD UNO PIN D2;

8RELAY------> PIN VCC >>> ARD UNO VCC 5V.

Firmware:

Flash este firmware mediante el IDE de Arduino:

SenseiCell_RelayModule_One.zip
