Paso 10: pruebas

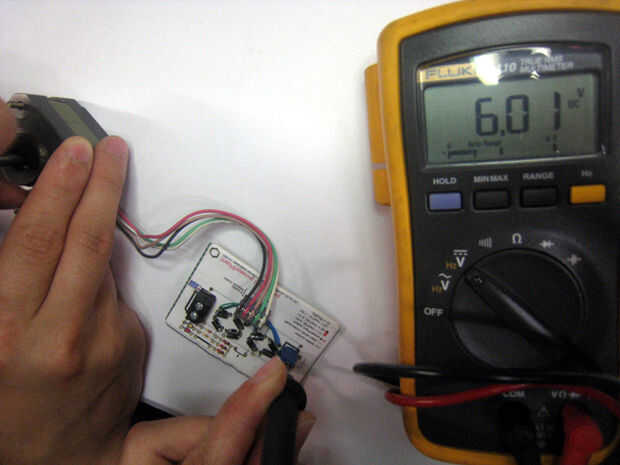

Conecte los cables del motor paso a paso hacia la cabecera de macho de 5 pines. El cable negro del motor paso a paso se debe colocar en el pin que no está etiquetado 1 bobina o bobina 2. Utilice el multímetro (poner en tensión) para medir el voltaje que produce el generador al girar el eje. Coloque la punta de prueba (rojo) positivo del multímetro en el tornillo positivo de cualquier terminal y la punta de prueba (negro) negativo en el negativo tornillo de la misma terminal. Girar el eje a mano debe generar cerca de 4-8 voltios.
Si usted no ve resultados, aquí están algunos consejos:
1) Compruebe todas las conexiones de la soldadura para asegurarse de que todo esta soldado y conectados entre sí. Por el contrario, hacer que las conexiones que no se deben tocar no estén juntos.
2) Asegúrese de que todos los diodos se señalan en la dirección correcta como se indica en el diagrama del circuito impreso.
3) comprobar que los cables del motor se insertan correctamente - no se debe colocar el cable negro del motor en cualquiera de las bobinas 1 y 2 pins.
