Paso 13: Prueba Visual multímetro
Coloque los cables del motor paso a paso hacia la cabecera del hombre. El eje del motor paso a paso (generador) y el LED enciende para arriba por consiguiente.
La luz verde indica una tensión de hasta ~ 5.6, la luz amarilla indica una tensión de hasta ~ 6.8. Ambos LEDs medidor el voltaje depende de su brillo. Por ejemplo, si la batería tiene 6.1 V, entonces la luz verde será brillante y la luz será tenue.
El rojo (naranja se muestra aquí) se encenderá sólo por encima de ~9.2 voltios. Para esta aplicación, la batería utilizada es 7,2 voltios y 70 mA. Si el LED rojo se ilumina, la batería está a plena capacidad. No siga cargando la batería con el LED rojo encendido, de lo contrario puede sobrecargar y mal funcionamiento.
Si usted no ve resultados, aquí están algunos consejos:
1) Compruebe todas las conexiones de la soldadura para asegurarse de que todo esta soldado y conectados entre sí. Por el contrario, hacer que las conexiones que no se deben tocar no estén juntos.
2) Asegúrese de que todos los diodos zener se señalan en la dirección correcta como se indica en el diagrama del circuito impreso.
3) comprueba los números en los diodos zener que están en el orden correcto como se indica en el diagrama del circuito impreso.

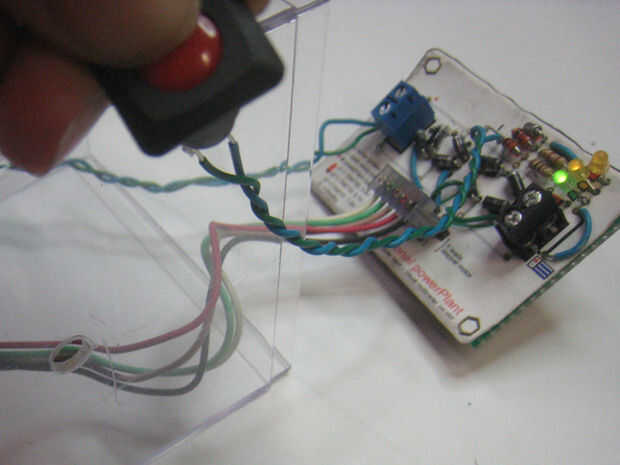

* En esta imagen añadido un interruptor y conectado la batería temprano (y luego se retira) para ver cómo funcionaba. Esto no es necesario, pero es divertido.
