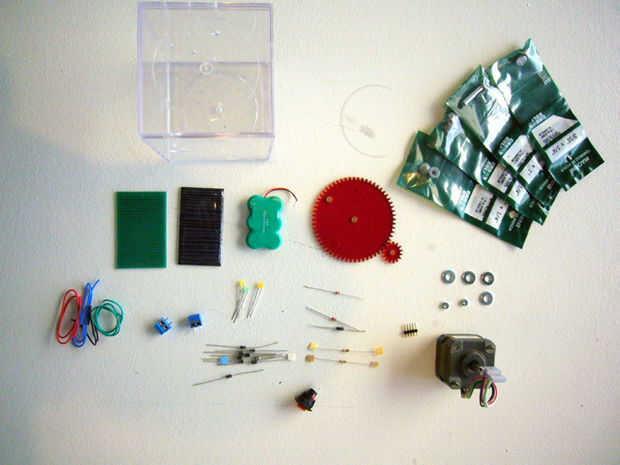

Paso 1: materiales
Para el circuito de la central eléctrica
1 - motor de paso a paso (Japón Servo KP4M4-029 12VDC)
1 - panel Solar (8V)
1 - NiMH batería (7.2V, 70 mA)
8 - diodos 1N4001
3 - terminales
1 - jefe varón del pin 5
alambre sólido (rojo, negro, azul, verde) de calibre 18 o 20
Para el multímetro visual
1 - rojo LED, 1.5V
1 - amarillo LED, 1.5 V
1 - LED verde, 1.5 V
1 - resistencia Ohm 100
1 - resistencia Ohm 150
1 - Diodo zener de 1N4730 (3.9V)
1 - Diodo zener de 1N4733 (5.1V)
1 - Diodo zener de 1N4737 (7.5V)
1 - interruptor momentáneo
Hardware
1-2.5" x1.75" placa de prototipos PCB
1 - diagrama impreso de tablero (descarga pdf más abajo)
Diagrama esquemático del circuito de referencia (descarga pdf más abajo)
Piezas
Plantilla de caso (descargar dwg/pdf abajo)
1-3.5" x3.5"x4.5"caja de acrílico
1 - 3/16 "x 1" Unión poste con tornillo
Enlace Post de 3-3/16 "x 1/4" con tornillo
3 - #10 SAE lavadora
pernos de tornillo de máquina 2 - #4
Plantilla de engranajes (opcional, descargar dwg/pdf abajo)
1 - 4 "x 5" x 1/8" hoja del plexiglás para engranajes (opcional)
Equipo
Soldadura de hierro
De la soldadura
Multímetro
Desaislador alambres
Destornilladores (Phillips y cabeza plana)
Cuchillo del exacto y hoja
Lugares para encontrar fuentes de:
Home Depot
Radio Shack
Almacén de contenedores
Mina de oro de electrónica
Solarbotics
Jameco Electronics
