Centrífugo de rifle pluma máquina (5 / 6 paso)

Paso 5: Construir la plataforma motor y circuitos...


La plataforma motor y circuitos de cinta de doble cara de aluminio impresionante...

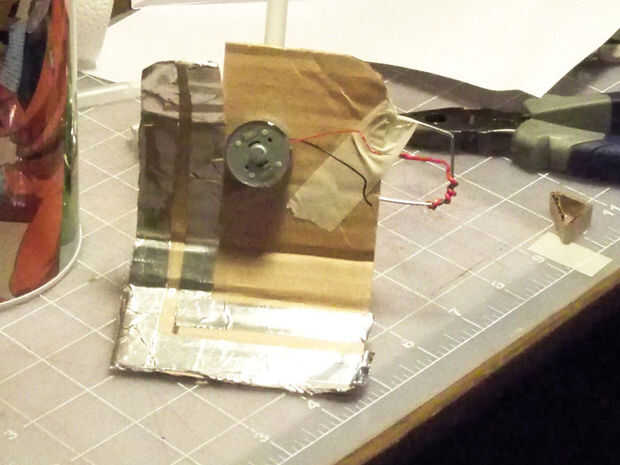

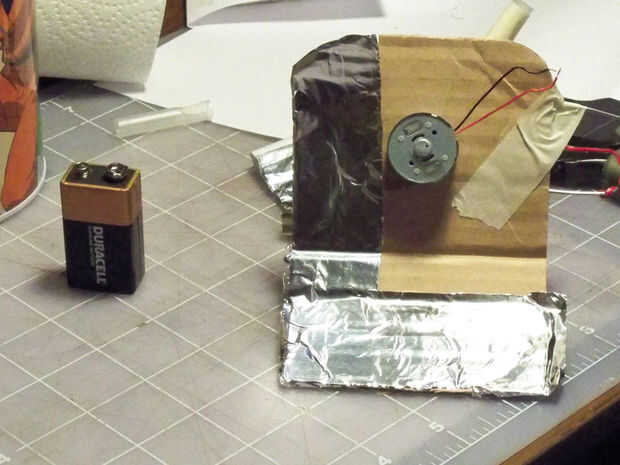

La plataforma de motor construida en dos piezas de cartón corrugado.  Aseguró el motor a la cartulina guardando los tornillos de montaje del motor que coseché desde un reproductor de DVD portátil roto. Después de poner un trozo de cinta en la parte superior de la cartulina para evitar que a través de Tara asomó tres pequeños orificios que corresponden con el eje y dos orificios de montaje del motor y para atornillar el motor con los tornillos mencionados.

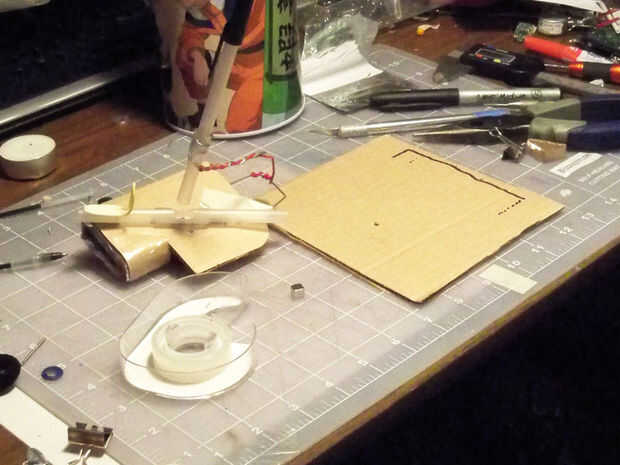

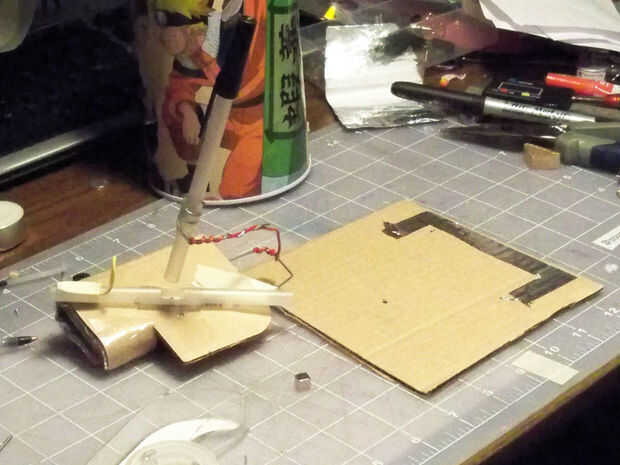

Para crear el circuito que conecta la batería y el motor con el interruptor de disparo magnético usé un marcador y sacó el circuito en el cartón en primer lugar. Luego puse cinta de doble cara sobre las líneas que dibujó.  Luego coloqué un trozo de papel de aluminio sobre la cinta de doble cara por lo que no se quedó cinta de doble cara al descubierto.  Usando un cuchillo del exacto corte el papel de aluminio que no estaba conectado a la cinta de doble cara.  Luego cubrí el circuito con cinta transparente para evitar cortocircuitos accidentales. NO cubro los extremos del circuito que necesitaba para hacer las conexiones.

Nota: me gusta el papel de aluminio / doble cara cinta de combinación para un circuito.  Aunque estoy seguro de que se ha hecho.  Era nuevo para mí, y estaba orgulloso que lo pensé por mi cuenta.

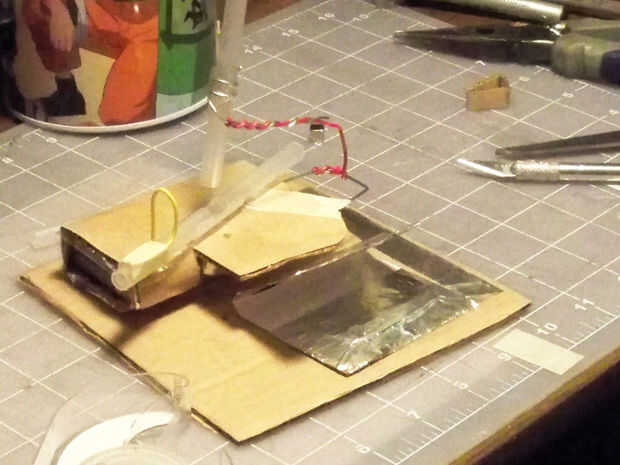

Montara el motor / ensamblaje de la batería de 9 voltios y el disparo magnético del interruptor con la cinta de doble cara.  Usé cinta para garantizar todo el motor lleva unas otras conexiones claras.  También usé cinta para asegurar el cartón alrededor de la batería de 9 voltios.

Nota: Mientras se trabaja con el interruptor de disparo magnético usted debe colocar un pedazo de cartón en el medio para que el interruptor no puede cerrar el circuito.
