Paso 2: Planificación del diseño

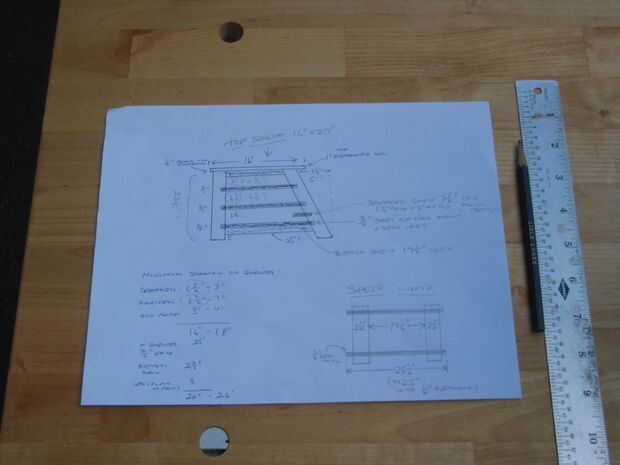

Al diseñar un proyecto para trabajar la madera, un plano básico de la pieza incluyendo dimensiones es un primer paso importante. Sin embargo, muchas veces algunos preparación previa a la producción adicional también resulta útil. Ya que las patas delanteras angulosas en mi diseño añadido a la complejidad del proyecto que decidí incorporar los siguientes procedimientos:

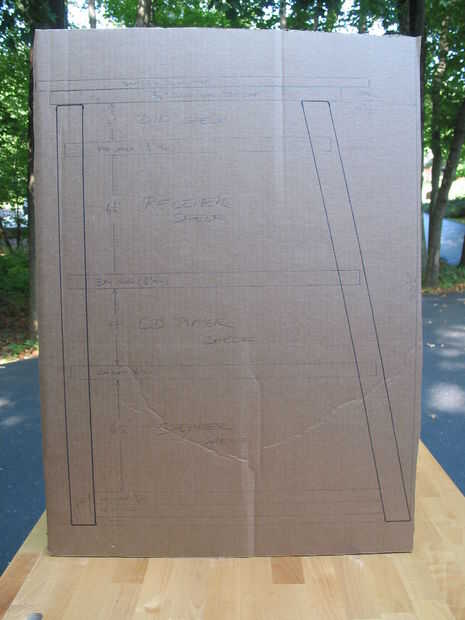

-En primer lugar dibujé un plano de tamaño completo (vista lateral) de mi proyecto. Se hicieron utilizando esta plantilla como una guía que me permitió comprobar la exactitud de mis partes (sobre todo las piernas y mortajas) antes y después de cualquier corte.

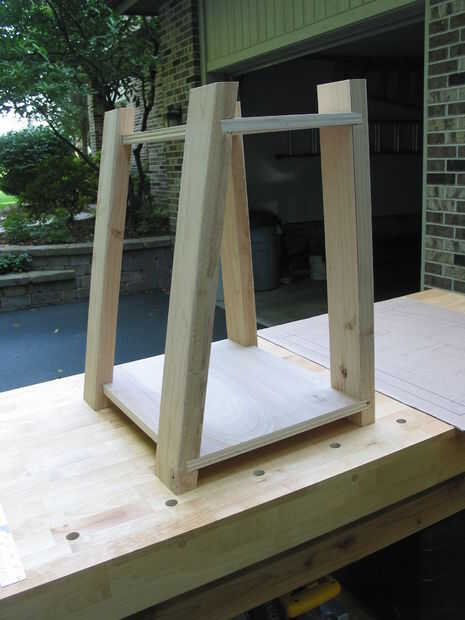

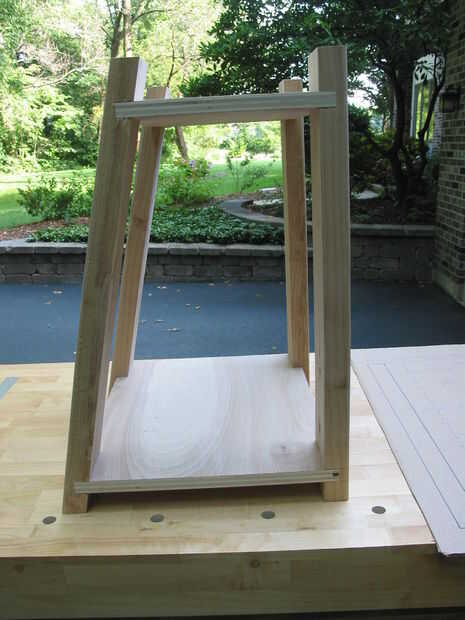

-A continuación hice una muestra de la forma general de desecho de la madera (antes de cortar cualquier pieza de buen material) para asegurarse de que estaba en la track.* derecha
(* Nota: edificio una muestra me convenció de que podía mejorar el aspecto de la unidad cambiando la ubicación de las mortajas para los estantes proyectan pasado el frente piernas en lugar de estar detrás de ellos.)
Dimensiones: Puesto que los componentes de audio y videos vienen en una variedad de formas y tamaños, las dimensiones de un centro de entretenimiento siempre se determinará por su sistema de entretenimiento específicos. Por esta razón, las dimensiones que se indican a continuación están destinadas a servir sólo como una guía y proporcionar una comprensión de los procesos de pensamiento en cómo diseñé mi proyecto.
Lista de componentes / Ubicación del estante
Estante inferior: altavoz estéreo
2 º estante: receptor de audio
3 º plataforma: reproductor de CD múltiple
estante 4: blue ray player y Apple TV
Dimensiones y espacio del estante
Ancho total de la unidad = 24 1/4" desde el exterior de las piernas (no incluye soportes superiores para vidrio y cristal)
Altura total de la unidad = 24 3/8" incluyendo la tapa de cristal grueso de 3/8"
Anchura de bandejas entre las piernas = 18 1/2"(ancho total de 20" antes de establece en 3/4" mortajas en piernas)
Espacio entre los estantes:
Espacio entre el estante 1 y 2 = 6 1/2"
Espacio entre el estante de 2 y 3 = 6 1/2"
Espacio entre el estante de 3 y 4 = 4 1/4"
Espacio entre estante 4 y tapa de cristal = 1 3/4"
Estas dimensiones permiten un mínimo de aproximadamente 1/2" separación entre el componente y el interior de cada pierna, así como 1/4" a 1/2" distancia entre la parte superior del componente y la parte inferior de la plataforma por encima de él.
