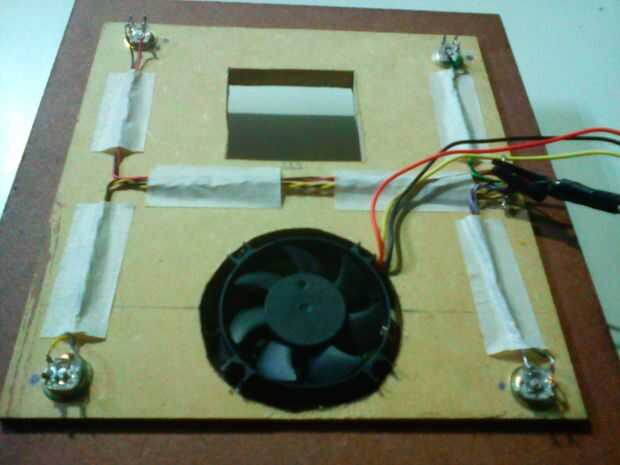

Paso 18: Sistema parpadeo (circuito electrónico)
La puerta 4093 NAND Schmidt trigger puede utilizarse como un circuito de temporizador astable simple como se muestra en cualquier libro de electrónica digital. La operación básica de gatillo Schmidt funciona cuando la tensión de entrada alcanza un nivel de tensión especificado, la salida cambia Estados. Así cuando la entrada cae por debajo de otro especificado nivel de voltaje de la salida volverá a su estado original. Debido a esta acción podemos hacer este IC un temporizador mediante el uso de un resistor y un condensador.

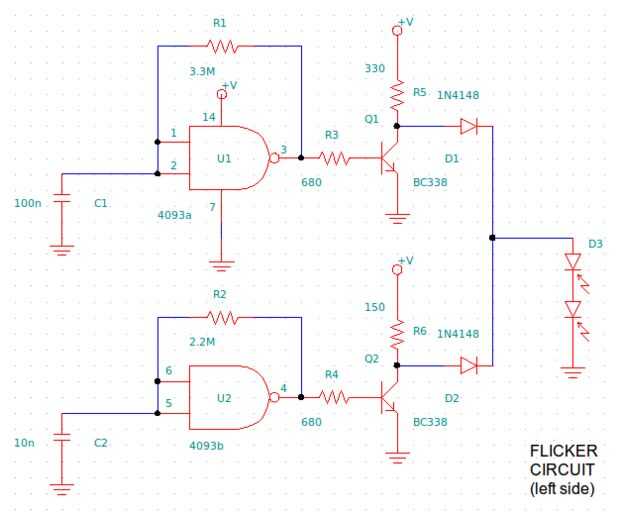

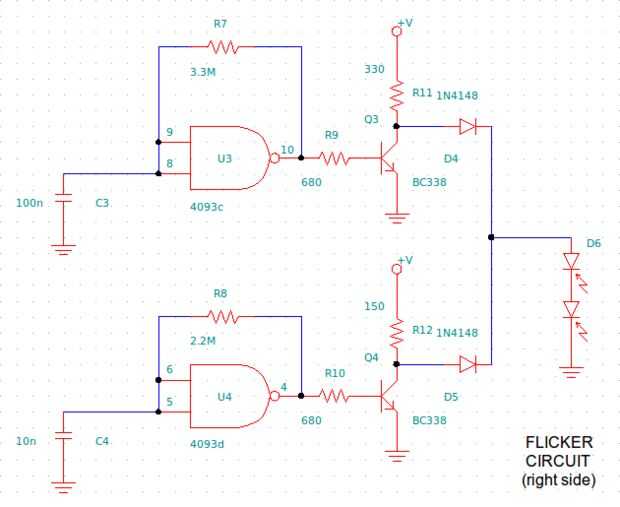

En el esquema (véase el cuadro) el circuito funciona como sigue: el voltaje de carga el condensador procedente de la alta salida de la puerta NAND hasta alcanzar el valor de tensión umbral. Cuando se alcanza este umbral de la entrada A, B es alta por lo tanto la salida de la compuerta NAND está ahora bajo. Cuando se alcanza el umbral de tensión de descarga, entrada A, B es baja y esto hace el alta de salida una vez más, así carga el condensador hacia arriba otra vez. La puerta NAND se repita en este ciclo de carga y descarga, para producir una frecuencia de sincronización de onda cuadrada. La puerta NAND produce una frecuencia de pulso de onda cuadrada que se puede ajustar por bajar o subir los valores del condensador o resistencia a cambiar la frecuencia de salida de la puerta NAND. Los valores de resistencia y condensador (RC) determinan la frecuencia de tiempo del circuito RC.

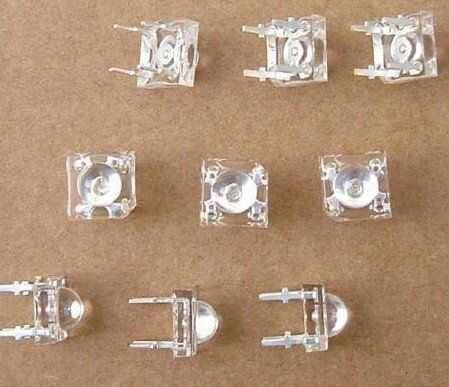

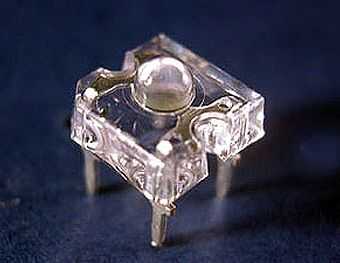

La salida de la puerta NAND pasa a través de una resistencia limitadora (680 ohm) ese sesgo de la base del transistor BC338 para activar el transistor de encendido/apagado en la frecuencia del circuito NAND de RC. El transistor se utiliza como un interruptor on/off para encender el LED de encendido/apagado para producir el efecto simulado de la película. Salida de la configuración de emisor común pasa a través de la conmutación diodo 1N4148 para mantener la dirección actual positivo a lo LED que se enciende y apaga el LED naranja. El LED naranja produce una simulación de parpadeo ajustable por los potenciómetros de ajuste.
Los dos temporizadores se configuran como osciladores de baja frecuencia, operando a tasas no-armónicamente-relacionado (esto es importante para la aparición de "aleatoriedad")
Por lo tanto, tenemos cuatro resistencias discretas controlando la corriente por el LED (produciendo cuatro niveles discretos):
- De
- R5 solamente
- R6 sólo
- Por R6 R5
Puesto que no están relacionados con las frecuencias de oscilador, esto produce la aparición de un parpadeo que ocurre randomly pseudo.
El circuito descrito aquí llena el proyecto de ley sin necesidad de utilizar un microcontrolador.
