Paso 3: Crear el circuito

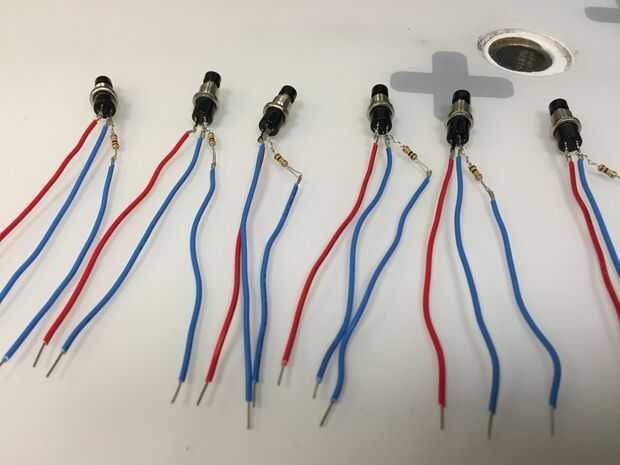

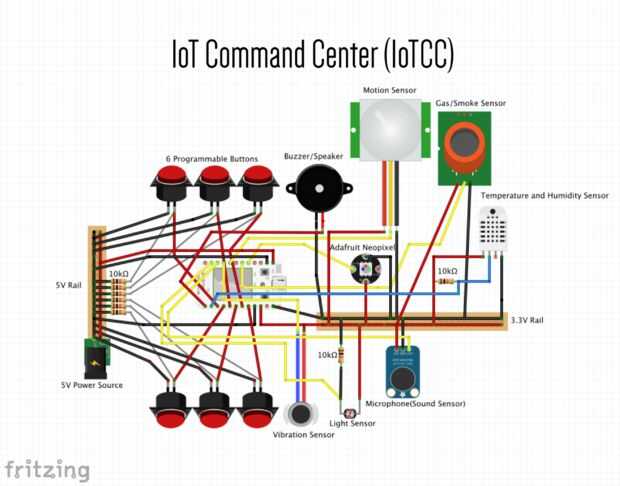

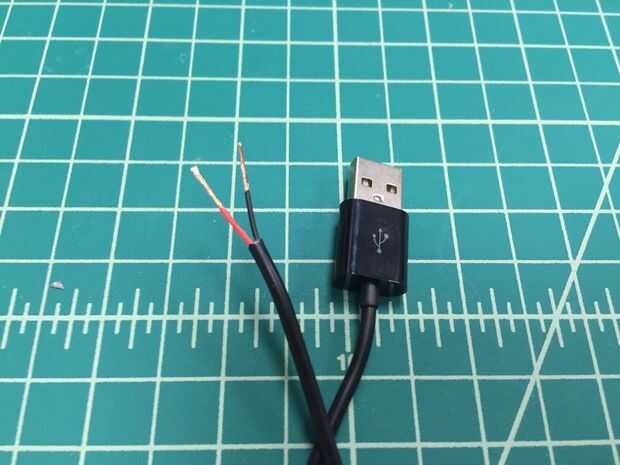

Utilice el diagrama del circuito para planificar tu circuito hacia fuera. Preparación a todos los botones y tubería del encogimiento del calor sensores en caso necesario. Cortar un extremo de un cable usb y el alambre negro y rojo. No necesitamos el cable verde y blanco porque podemos flash nuestro código a través de wifi.

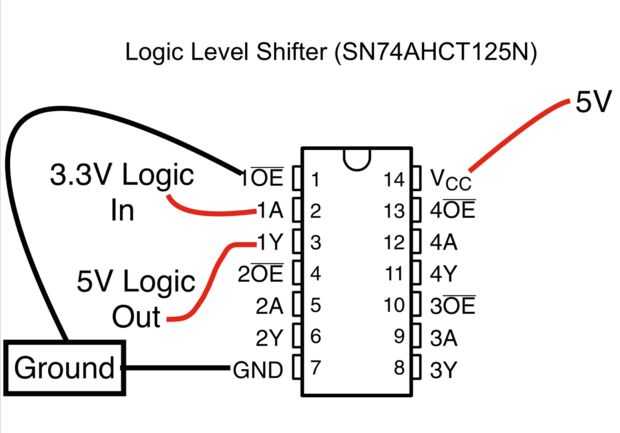

Cuando los pines digitales están ajustados a las altas, proporcionan unos 3, 3V. Ciertos componentes y sensores requieren lógica de 5V para funcionar correctamente. En mi caso, 3.3V fue muy bien, pero si desea utilizar un componente que requiere 5V logic, necesita una Shifter(SN74AHCT125N) del nivel de lógica o algo similar (ver última imagen). Hay unidireccional y bidireccional desplazadores de nivel. Un desplazador de nivel Uni-direccional sólo cambiará de un voltaje a otro. Por ejemplo, cambiará de lógica de A tensión a tensión lógica B pero no cambiarán la tensión lógica B a tensión una lógica. Un desplazador de nivel bidireccional se cambio de tensión A tensión B y trabajar la otra manera alrededor. También cambiará tensión B Voltaje A.
