Paso 6: Configurar líneas de transferencia al inodoro
Este paso dependerá mucho de la configuración de la habitación y aseo, pero esperemos que las imágenes con claridad lo que debe hacerse.

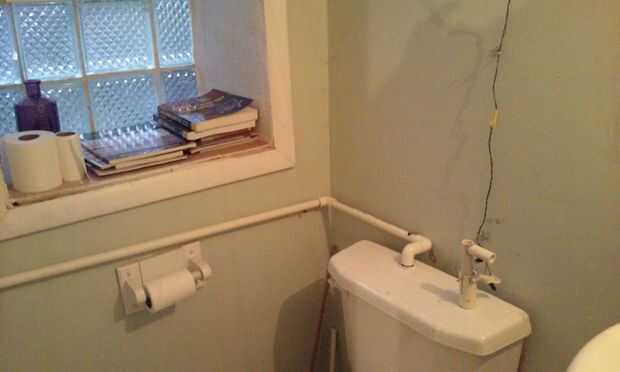

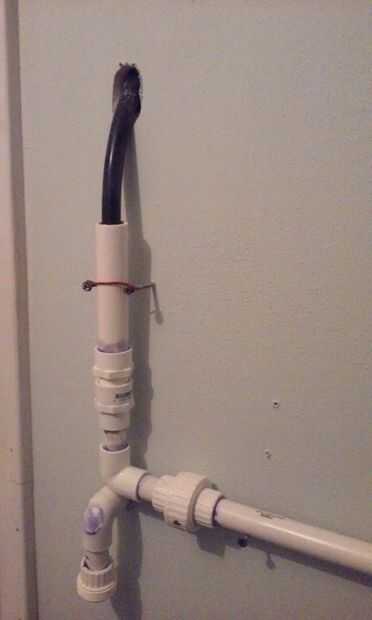

Fije el tubo a la bomba de la fuente y poner la bomba en el depósito. Enchufe la bomba para comprobar que empuja hacia fuera el agua. Como muestran mis fotos, me perforó un agujero a través de la pared del baño y poner el tubo a través de y en un tubo de PVC de 3/4" en el otro lado. La tubería fue conectada a tubería de 1/2" con adaptadores y correr por la pared del baño para terminar en un codo de 90 grados que dirige el agua en el tanque. La pipa fue apoyada en la pared con tornillos que aseguraban también que hubo una ligera pendiente hacia abajo en el tubo. Todas las piezas fueron conectadas con pegamento de PVC para evitar filtraciones. Un tornillo de liberación rápida se instaló cerca del extremo de la tubería de la bomba por lo que las piezas reciben el agua bombeada podrían ser desconectadas para solución de problemas.
Un tubo de desbordamiento fue unido al depósito a una altura justo antes de que el embalse tendría demasiado pesado para el estante. Un agujero de 3/4 fue perforado en el depósito y se instaló un conector roscado de PVC, usando cinta de teflón para evitar fugas. Conectores y tubos de 1/2" PVC dirigen el desbordamiento de un dren en el piso.
Notas:

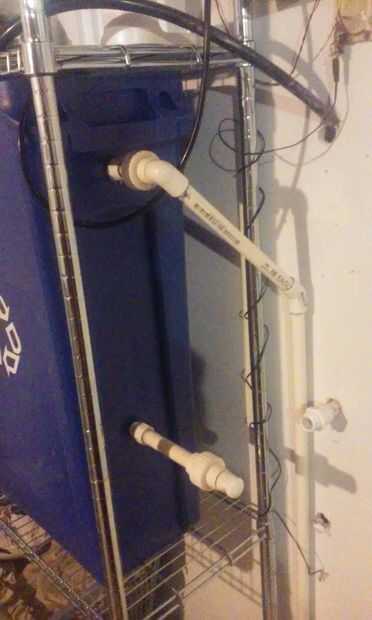

En la primera figura, hay un tubo corto que sobresale de la parte inferior del depósito - esto es reservado para cuando encuentro una válvula accesible para permitir que el agua drene por gravedad. La válvula debe ser acción instantánea (no el diafragma) porque puede que no haya suficiente presión para empujar contra un diafragma. Una pieza de la línea de gravedad en la pared también se proyecta en la parte inferior de la segunda figura. El cable grueso negro en forma de U en la parte superior de la primera foto es la línea de alimentación de la bomba. Otros cables son para la electrónica.
